| MOQ: | 1セット |
| 価格: | negotiable |
| 標準パッケージ: | PE BAG+のカートン |
| 配達期間: | 5-10日 |
| 決済方法: | T/T、L/C、Paypal |
| 供給能力: | 1000sets/day |

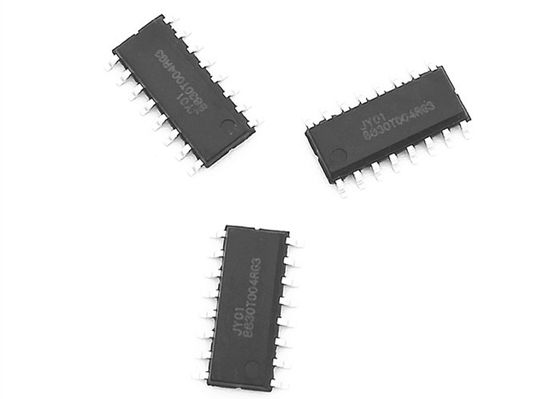

3段階ブラシレスdcモーター運転者IC JY01
JY01特徴
JY01はホール センサーBLDCモーターに適用されるブラシレスDCモーター運転者のための特別な設計されていた制御ICであるまたはsensorless BLDCモーター、適用への容易は、周辺回路簡単な、安価、高性能低雑音、SPWMドライブmodewith安定した質であり専門のテクニカル サポート、JY01は多くの電子技術者によってすぐに承認された。
JY01はずっと多くの分野で広く利用されている、のような:
装置、上限の子供のおもちゃ、模型飛行機、モデル カー、モデル、等を垂直にする掃除機、空気調節のような家庭電化製品のようなブラシレスDCファン、ブラシレスDCポンプ、芝刈機、スクーター、釣り合った車、ロボット、科学器械および装置、自動燃料ポンプ、電気Windows、電気座席調節、空気調節ファン、電気バック ミラーの調節、;それはまた粉砕機、手ドリル、彫版機械、電気スクリュードライバー、ずっと等のような手持ち型用具で広く利用されている
2:特徴
定常電圧:4.5 v-5.5 V。
働く温度:-40-85 ℃
ドライブ モード:SPWM
Daulドライブ モード:ホールの氏を使ってまたはsensorless
適応性があるモーター:ホール モーター無し/ホール モーター。
ステアリング・コントロール:肯定的/陰性
柔らかい逆転:はい
速度信号:はい
積み過ぎの保護:はい
現在の閉じたループ:はい
一定した現在のドライブ:はい
保護の妨害:はい
柔らかい開始:はい
特別な技術:JYKJの完全な状態の安全開始機能
速度の調節:線形
柔らかい開始の期間:1つのS、3 S、任意10S
SOP16包装
JY01は2つそれを非常に容易にさせるsensorlessブラシレスDCモーター統合される、またはホールのための1つの制御ICに付き
使用中の適用は回路設計および塗布の前に注意する。
1:ホール センサー モーター運転者のためのJY01は廊下としてVssに、Pin 1を接続するか、または5V間力を、JY01運転する接続する。
2:Sensorlessモーター運転者、提供0.1V -4VへのPin 1、JY01のためのJY01はSensorlessの方法として運転する。
Pin 1は多機能ピン、そこにである3つの操作上の州である:
1:適用設定のJY01場合の力。
2:このピンは廊下の下で可能にする制御ピンを、高レベル電圧である正常なドライブ、低レベルの電圧あるである
禁止ドライブ（出力無し）
3:このピンはSensorlessの方法、電圧範囲の下に開始のトルクの調節ピンである:0.1V-2V.
設計の前にJY01の適用状態を確認しなさい。
ダウンロードJY01 ICの利用者マニュアル詳細については
JY01_V3.5_2018-English.pdf
