SPWM Sensorless BLDCモーター運転者ICをデバッグする周辺回路

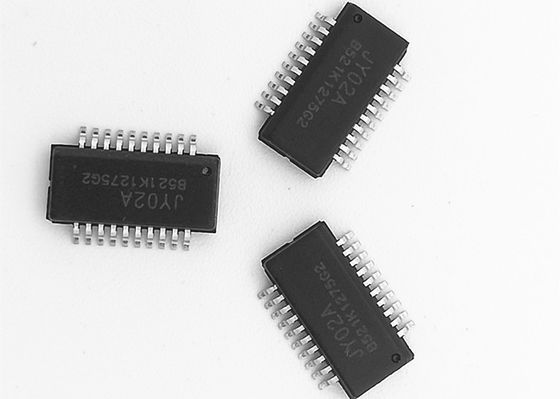

sensorless BLDCモーター運転者のために特別なブラシレスdcモーター マイクロ制御回路IC JY02A


JY02Aは簡単な周辺回路、完全な機能、小型、簡単なダバッギング（ほとんどデバッギング）、高いドライブ効率、適用範囲が広い適用、広く適用、等のsensorlessブラシレスDCモーターのためのASIC、である。
プログラムを書くことの悩みを解決するJY02Aは純粋なハードウェア塗布ICである。内部的にJY02AはさまざまなsensorlessブラシレスDCモーター ドライブ制御回路、適応性がある開始回路のような、力補償回路、Qの価値訂正回路、力率訂正、段階の検出器、二方向操作の解読回路、ロックされ回転子の保護回路、逆起電力の検出器、現在の検出凝固する及び外的な構成の調節の非常に少数の量の後の制御回路、電圧検出及び保護回路、等は、さまざまなsensorlessブラシレスDCモーターを運転できるJY02Aに「Y」および「三角形」の関係が付いている三相DCブラシレス モーターにほとんどで非常に重要applications.JY02A適用することができるであるある特定の負荷開始の機能がある。

適用:

掃除のロボット、自動車水ポンプ、壁掛けられたボイラー循環ポンプ、家の増圧ポンプ、酸素の発電機、さまざまなファン/送風機、電気スクリュードライバー、電気カーテン、自動ドア、油圧油ポンプ、高圧空気ポンプ、自動車空気調節の圧縮機、DCのブラシレス圧縮機、AGVのトロリー、装置を、芝刈機分類する、さまざまな線形およびループ兵站学スプレーヤー、水中プロペラ、等。

機能特性:
☆Working電圧:4.5 v-5.5 V.の☆Working温度:-55-125 ℃
☆Driveモード:SPWMの☆Adaptiveモーター:Sensorless BLDCモーター
☆Direction制御:CW/CCWの☆Softの逆転:はい
☆Speed信号:はい☆Overloadの保護:はい
☆Current閉じたループ:はい☆Constant現在のドライブ:はい
☆Blocking保護:はい☆Startingトルクの規則:はい
☆Softの開始:はい☆Special技術:JYKJの完全な状態の安全開始機能
☆Speed調節:線形☆EAIのself-adaptation機能



JY02Aドライブ モードおよび変数:

1:UH/VH/WH段階上ドライブPWM出力、UL/VL/WL段階最下ドライブ代わり信号
出力は、このドライブ モード ハードウェアのコストを、特に削減する経済的な方法である
高圧および強力なモーター運転者の適用。上ドライブPWM出力モードはある
最下ドライブPWM出力モードよりより多くの容易な回路そして安定性が高い。

2:JY02AのPWMの頻度はだけでなく、広範囲を考慮に入れる13KHzである、
効率および騒音の比率はまた、しかし力を高め、パワー消費量を減らす
運転回路の。モーターのトルクは同じの下で20KHzのそれより高い
電源。

JY02Aの脈拍
JY02Aの出力BLDCモーター整流の間の1つのパルス信号ノートを取りなさい
いつも段階。それは1つの脈拍を作り出さないためにJY02Aを時モーター回転円形意味する。のため
図式的な図表に続くこととして例:その内部の回転子、2組の棒モーター、それは意味する
モーターは各円形の6回のための段階を整流する必要がある従ってJY02Aはそれぞれ6つの脈拍を出力する
円形モーター


ダウンロードJY02Aの利用者マニュアル

JY02A_V2_20180530-English.pdf
