| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 標準パッケージ: | PE BAG+のカートン |
| 配達期間: | 5-10日 |
| 決済方法: | T/T、L/C、Paypal |
| 供給能力: | 1000sets/day |

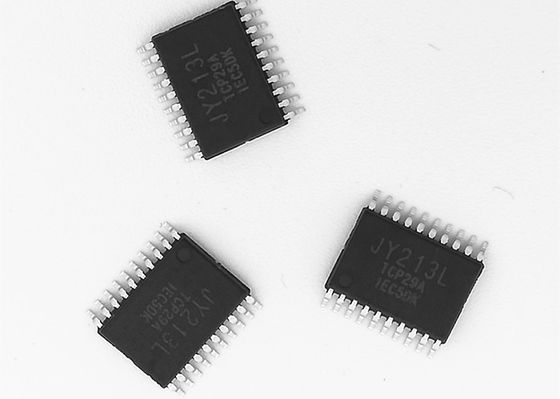

JY213L 90Vの3つの独立した高低の側面が付いている三相ゲートの運転者は出力チャネルを参照した
記述
JY213Lは力MOSFETのための高速3-phaseゲートの運転者であり、3つの独立した高低の側面が付いているIGBT装置は出力チャネルを参照した。保護シュートによる作り付けの不感時間の保護および半橋への損傷を防ぐため。UVLO回路はVCCおよびVBSがとき指定境界の電圧より低い機能不全を防ぐ。優秀で否定的で一時的な電圧許容を達成している間高いdV/dtの騒音条件の下で高側の運転者の安定した操作を提供するために技術を取り消す新しい高圧BCDプロセスおよび共通モード騒音。低い静止現状に破片を置くのに長い電池の寿命を実現するために待機モードが使用されるようにピン（EN） is=を含んでいた可能にしなさい。
適用
•E-BIKE/電力用具3-phaseモーター運転者
•電池式の小型/マイクロ運動制御
•一般目的インバーター
特徴
•統合された90V半橋高い側面の運転者
•3-phase半橋ゲートに運転する能力
•各々の高い側面chanのための作り付けのブーツの革紐のダイオード
•作り付けの不感時間の保護
•保護シュートによって
•VCCおよびVBSのための電圧閉鎖の下
•VCCおよびVBSのための低い操作の電圧0-5.5V
•互換性がある3.3Vおよび5V入力論理
•低いスタンバイの流れのためのピン（EN）を可能にしなさい
•IO+/IO-:VCC=15V、VBS=15Vの+1.2A/-2.0A
•作り付けの不感時間:0.5us （タイプ。）
•共通モードdV/dt騒音の取り消し回路
•否定的で一時的な電圧に対して耐久性がある
•よりよいノイズ耐性のための低いdI/dtのゲート ドライブ
•– 125ºC動作範囲への40ºC
•小さい足跡のパッケージ:TSSOP20L/24L、173m
機能記述
低い側面の電源:VCC
VCCは低い側面の供給であり、入力両方論理および低い側面の出力電力段階に力を提供する。作り付け
不足電圧閉鎖回路は装置が時典型的なVCC供給電圧より高く十分な力で作動することを可能にする
VCCUV+ =4.2Vより現在、図1.として示されていてである。JY213Lはすべてのゲートの運転者の出力を、時VCC供給締めた
電圧は図1.として示されているVCCUV- =3.8 Vの下にある。これは極端に低いゲートに対して外部力装置を防ぐ
余分な電力損失で起因するかもしれないオン州の間の電圧レベル。
高い側面の電源:VBS （VB1-VS1、VB2-VS2、VB3-VS3）
VBSは高い側面の供給電圧である。総高い側面の回路部品は外的な最高に続いているCOMに関して浮かぶかもしれない
側面力装置エミッター/源の電圧。内部低い電力の消費が原因で、全体の高い側面の回路部品はそうかもしれない
VCCに接続されるブートストラップの地勢学およびそれによって供給されて小さいブートストラップのコンデンサーによって動力を与えられるかもしれない。装置
供給電圧の機能として操業区域は図2.で与えられる。
低い側面および高い操作量の論理:HIN&LIN （HIN1,2,3/LIN1,2,3）
各入力のSchmittの制動機の境界は十分に低くLSTTLおよびCMOSの両立性をに保証するには設計されている
3.3Vコントローラ出力。Schmittの入れられた制動機および高度の騒音のろ過は短い入力パルスの騒音の拒絶を提供する。
約100kΩ （肯定的な論理）前バイアスの内部プルダウン式の抵抗器はそれぞれVCC供給の起動の州の間に入った。
推薦された最低はpulse-widthをである運転者の適切な処理のための300ns入れた。
SHOOT-THROUGHの防止
JY213Lは保護回路部品（別名十字の伝導の防止の回路部品）シュートによってが装備されている。
この保護回路部品がいかに防ぐ高および低側のスイッチは同時に行なうか図3は示す。
高側を制御する入力がおよび低側の運転者両方の論理IGHとき、運転者の出力は両方とも引っ張られる
同じ橋の2つの力装置を締める論理の低速に。
ダウンロードJY213Lの利用者マニュアル
ビデオ
ビデオ
ビデオ
ビデオ
|
|
