長方形ブラシレスDCモーター運転者の速度のパルス信号はむき出しの床を出力した

MOQ:	1セット
価格:	negotiable
標準パッケージ:	PE BAG+のカートン
配達期間:	5-10日
決済方法:	T/T、L/C、Paypal
供給能力:	1000sets/day

起源の場所

ブランド名

モデル番号

JYQD-V6.7

定常電圧:

12V-24V

働く流れ:

速度制御:

PWMか0-5V

作動の臨時雇用者。:

-20-85℃

最高の流れ:

アナログ電圧速度の規則:

ハイライト:

bldcモーター運転者

3段階モーター運転者

製品説明

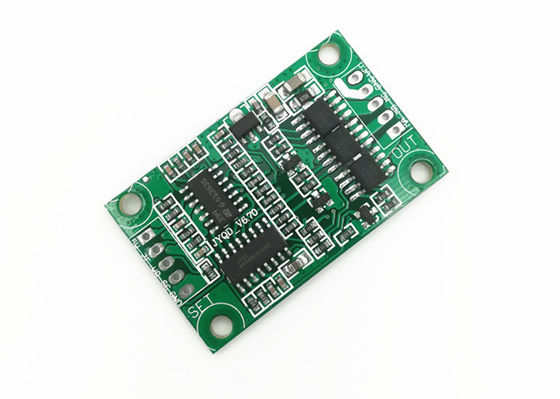

12V-24VDC 3A sensorless BLDCモーターのための小型JYQD-V6.7 BLDCモーター運転者

（ブラシレスSensorless DCモーターのために）

型式番号	JYQD-V6.7
作動の臨時雇用者。	-20-85℃
作動の電圧	12V/24V
最高の流れ	3A
現在のCont.working	2A
·PWMの速度制御	PWMの頻度:1-20KHZ;使用率0-100%
アナログ電圧速度の規則	0-5V
速度のパルス信号の出力	肯定

アプリケーションノート:

1. 指定されるように運転者板の範囲を超過しないためにことをモーターの電圧および力変数確認しなさい。

2. このBLDCモーター運転者板は3-phaseブラシレスsensorlessモーターのために使用されるが、すべての3-phaseブラシレスsensorlessモーターに直接適しない。運転の効果がよくなければ（逆転するジッターの開始のような現在のモーターnoloadの働くことは余りに大きい、速度は安定していない、効率は低く、負荷との開始できない。）調節をする顧客は実際の状態に従って最もよい運転の効果を達成するために運転者板の抵抗そしてキャパシタンスを調節できる（付属品を方法については見るため）

3. JYQD-V6.7運転者板はハウジングおよび脱熱器なしにむき出しの床である。60Wのそれの下のモーターの力が脱熱器を加える必要はなければただ正常な換気および健康な絶縁材を保障する必要がある。モーターの力が次として36Wのそれよりもっと図表のような脱熱器を加えなければならなければ。

4. JYQD-V6.7運転者板に反逆の関係の保護がないノート、それを永久に損なう運転者板を逆転させた極性の関係なら取りなさい。

5. 運転者板の5V出力ポートは外部デバイスを接続するために禁止する。それは速度の規則および逆転のための板の外的な電位差計そしてスイッチにだけ適当である。

6. JYQD-V6.7運転者板の「SC」ターミナルはモータ速度のパルス出力機構信号（プッシュプル出力）であり、最大出力の流れは5mAよりより少しである。

運転者板図表

配線図

5V-----運転者板内部出力電圧

SC----モータ速度のパルス信号の出力ポート、5Vパルス信号。

1. 制御港

Z/F----回転方向制御港。「5V」high-levelを接続しなければか、またはである前方方向、低レベル0ボルトを接続するために接続しなさいまたはGNDに接続することは反対方向ではない。

VR----速度制御の港。入力PWM速度の規則、PWMの頻度時アナログ電圧線形速度正規0.1v -5VはGNDと、入力抵抗20Kオーム、接続するである:1-20KHZ;使用率0-100%

ドライブ板内部制御のためにGND使用される

2. 力の港

MA----モーター段階A

MB----モーター段階B

MC----モーター段階C

GND----DC-

VCC----DC +

3. 運転者板にモーターからの50以上のcmの間隔があったら保護されたワイヤーを使用しなさい、さもなければ正常な使用に影響を与える異常な運転をもたらすかもしれない。

4.Control港の間隔:2.54mmの力の港の間隔:2.54 mm

5. 運転者MOSFETおよび脱熱器または設置版間の絶縁材への注意。

次元デッサン

ダウンロードJYQD-V6.7の利用者マニュアル

JYQD-V6.7-English.pdf
