回転方向制御は24VホールBLDCの運転者板に12を左舷に取る

MOQ: 1セット
価格: negotiable
標準パッケージ: PE BAG+のカートン
配達期間: 5-10日
決済方法: T/T、L/C、Paypal
供給能力: 1000sets/day
詳細情報
製品説明
詳細情報
起源の場所
中国
ブランド名
JUYI
モデル番号
JYQD-V7.0
定常電圧:
12-24Vdc
働く流れ:
2A
PWMの速度制御:
使用率0-100% （1-20KHZ）
速度のパルス信号の出力:
はい
間違いLED:
はい
最高の流れ:
2A
ハイライト:

12 24V BLDCの運転者板

,

ホールbldcの運転者板

,

ホールbldcモーター コントローラー

製品説明

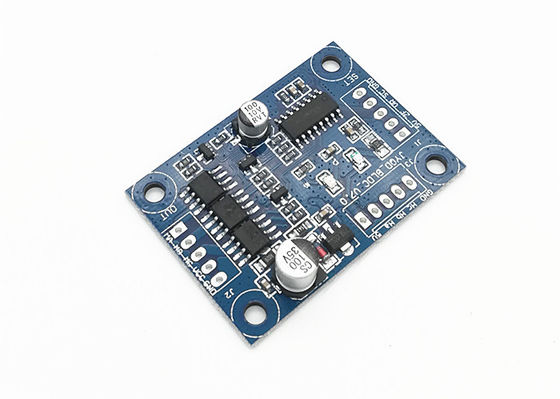

JYQD-V7.0、12V/24VDC DC、ホール効果素子BLDCモーターのための現在のBLDCモーター運転者を働かせる2A

モデル:JYQD-V7.0
実用温度:- 20-85℃
作動の電圧:12V/24V
最高の流れ:3A
連続的な動作電流:2A
PWMの速度の規則（1-20khz）:使用率0-100%
アナログ電圧速度の規則:0-5V
間違いLED:はい



適用指針
1. 指定されるように範囲を超過しないためにことをモーターの電圧および力変数確認しなさい。
2. 120°でホール ホールが付いているブラシレスdcモーターに適当、ラインによって順序が、対応しているすべての製造業者のホールは実際の状態に従ってホール ライン順序か最もよい運転の効果を達成するためにモーター三相ライン順序を調節できない。
3. JYQD-V7.0はハウジングなしに運転者板であり、脱熱器、脱熱器なしで36ワットの下でモーターを運転できるが正常な換気を必要とする。
4. ドライブ板の5V出力ポートは外部力装置を接続するのを禁止される。それは速度の調節、代わりのための外的な電位差計かスイッチにだけ適当および可能になる操作である
回転方向制御は24VホールBLDCの運転者板に12を左舷に取る 0

回転方向制御は24VホールBLDCの運転者板に12を左舷に取る 1

配線図
回転方向制御は24VホールBLDCの運転者板に12を左舷に取る 2


1. 制御港

5V —運転者板内部出力電圧、外的な電位差計または速度の調節および反位操作のためのスイッチ
Z/F —回転方向制御港。「5V」high-levelを接続しなければか、またはである前方方向、低レベル0ボルトを接続するために接続しなさいまたはGNDに接続することは反対方向ではない。
VR —速度制御の港。入力PWM速度の規則、PWMの頻度時アナログ電圧線形速度正規0.1v -5VはGNDと、入力抵抗20Kオーム、接続するである:1-20KHZ;使用率0-100%
左舷制御をSC可能にしなさい。5Vを接続しないか、または操作を許可するために接続しなさい操作を禁止するためにGNDを接続しなさい。
ドライブ板内部制御のためにGND使用される

2. 力の港
MA----モーター段階A
MB----モーター段階B
MC----モーター段階C
GND----DC-
VCC----DC +

3:ホール センサーの港
Ha---ホール
Hb---ホールb
Hc---ホールc
GND---GND
5V---5V出力

4. 運転者板にモーターからの50以上のcmの間隔があったら保護されたワイヤーを使用しなさい、さもなければ正常な使用に影響を与える異常な運転をもたらすかもしれない。
5. 制御港の間隔:2.54mmの力の港の間隔:2.54 mm
6. 運転者MOSFETおよび脱熱器または設置版間の絶縁材への注意。


次元デッサン



回転方向制御は24VホールBLDCの運転者板に12を左舷に取る 3

ダウンロードJYQD-V7.0の利用者マニュアル
