商品の詳細:
|
| 定常電圧: | 12V DC | 働く流れ: | 15A |
|---|---|---|---|
| 適用: | 空気coolingrファン | 適したモーター: | sensorless BLDCモーター |
| 作動の臨時雇用者。: | -20 - 85℃ | 脱熱器を加えて下さい: | >100ワット |
| ハイライト: | 三相BLDCの運転者板,12V BLDCの運転者板コントローラー,bldcモーター コントローラ ボード |
||

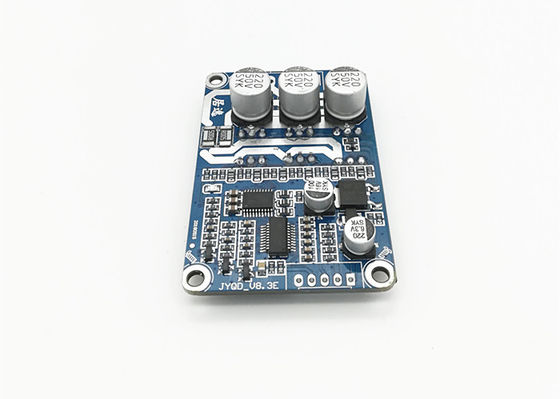

| 型式番号 | JYQD-V8.3E |
| 作動の臨時雇用者。 | -20-85℃ |
| 作動の電圧 | 12V |
| 最高の流れ | 15A |
| ·PWMの速度制御 | PWMの頻度:1-20KHZ;使用率0-100% |
| O.V / L.Vの保護 | 肯定 |
| 脱熱器を加えなさい | >100ワット |
| 5V | BLDCモーター運転者板内部出力電圧 |
| M | モータ速度のパルス信号の出力ポート、5Vパルス信号。 |
| Z/F | 回転方向制御港。「5V」high-levelを接続しなければか、またはである前方方向、低レベル0ボルトを接続するために接続しなさいまたはGNDに接続することは反対方向ではない。 |
| VR | 速度制御の港。入力PWM速度の規則、PWMの頻度時アナログ電圧線形速度正規0.1v -5VはGNDと、入力抵抗20Kオーム、接続するである:1-20KHZ;使用率0-100% |
| GND | ドライブ板内部制御のために使用される |
| MA | モーター段階A |
| MB | モーター段階B |
| MC | モーター段階C |
| GND | DC- |
| VCC | DC + |
| 1. 指定されるようにBLDCモーター運転者板の範囲を超過しないためにことをモーターの電圧および力変数確認しなさい。 |
|
2. このBLDCモーター運転者板は3-phaseブラシレスsensorlessモーターのために使用されるが、すべての3-phaseブラシレスsensorlessモーターに直接適しない。運転の効果がよくなければ（逆転するジッターの開始のような現在のモーターnoloadの働くことは余りに大きい、速度は安定していない、効率は低く、負荷との開始できない。）調節をする顧客は実際の状態に従って最もよい運転の効果を達成するために運転者板の抵抗そしてキャパシタンスを調節できる（付属品を方法については見るため）
|
|
3. JYQD-V8.3E sensorless BLDCモーター運転者板はハウジングおよび脱熱器なしにむき出しの床である。60Wのそれの下のモーターの力が脱熱器を加える必要はなければただ正常な換気および健康な絶縁材を保障する必要がある。モーターの力が次として60Wのそれよりもっと図表のような脱熱器を加えなければならなければ。
|
