商品の詳細:
|
| 定常電圧: | DC12V | 働く流れ: | 2A |
|---|---|---|---|
| PWMの速度制御: | はい | 速度のパルス信号の出力: | はい |
| 使用率: | 0-100% | 型式番号: | JYQD-V6.7 |
| ハイライト: | bldcモーター運転者のpwm,pwmのbldcの運転者,sensorless bldcモーター運転者 |
||
| 1. 指定されるように運転者板の範囲を超過しないためにことをモーターの電圧および力変数確認しなさい。 |
| 2. このBLDCモーター運転者板は3-phaseブラシレスsensorlessモーターのために使用されるが、すべての3-phaseブラシレスsensorlessモーターに直接適しない。運転の効果がよくなければ（逆転するジッターの開始のような現在のモーターnoloadの働くことは余りに大きい、速度は安定していない、効率は低く、負荷との開始できない。）調節をする顧客は実際の状態に従って最もよい運転の効果を達成するために運転者板の抵抗そしてキャパシタンスを調節できる（付属品を方法については見るため） |

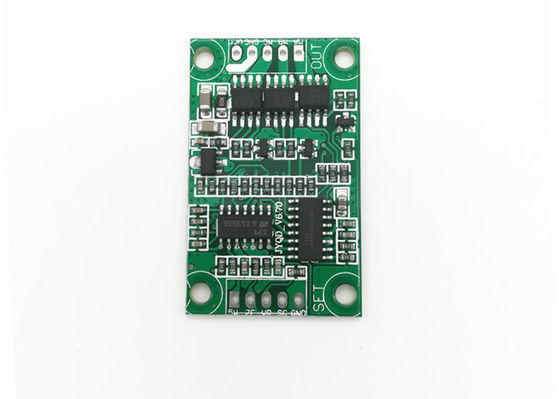

| 3. JYQD-V6.7運転者板はハウジングおよび脱熱器なしにむき出しの床である。60Wのそれの下のモーターの力が脱熱器を加える必要はなければただ正常な換気および健康な絶縁材を保障する必要がある。モーターの力が次として36Wのそれよりもっと図表のような脱熱器を加えなければならなければ。 |
| Z/F----回転方向制御港。「5V」high-levelを接続しなければか、またはである前方方向、低レベル0ボルトを接続するために接続しなさいまたはGNDに接続することは反対方向ではない。 |
VR ----速度制御の港。入力PWM速度の規則、PWMの頻度時アナログ電圧線形速度正規0.1v -5VはGNDと、入力抵抗20Kオーム、接続するである:1-20KHZ;使用率0-100% |
| ドライブ板内部制御のためにGND使用される |
| MA ----モーター段階A |
| MB ----モーター段階B |
| MC----モーター段階C |
| GND----DC- |
| VCC----DC + |
