商品の詳細:
|
| 定常電圧: | 12V DC | 働く流れ: | 7A |
|---|---|---|---|
| 適用: | 3-phaseブラシレスsensorlessモーター | 作動の臨時雇用者。: | -20-85℃ |
| アナログ電圧速度の規則: | 0-5V | ||
| ハイライト: | Bldcモーター運転者のコントローラー,bldcモーター コントローラー12v,bldcのコントローラー12v |
||
| 5V -----運転者板内部出力電圧 |
| M ----モータ速度のパルス信号の出力ポート、5Vパルス信号。 |
| Z/F----回転方向制御港。「5V」high-levelを接続しなければか、またはである前方方向、低レベル0ボルトを接続するために接続しなさいまたはGNDに接続することは反対方向ではない。 |
| VR ----速度制御の港。入力PWM速度の規則、PWMの頻度時アナログ電圧線形速度正規0.1v -5VはGNDと、入力抵抗20Kオーム、接続するである:1-20KHZ;使用率0-100% |
| ドライブ板内部制御のためにGND使用される |
| MA ----モーター段階A |
| MB ----モーター段階B |
| MC----モーター段階C |
| GND----DC- |
| VCC----DC + |
| アプリケーション ノート: |
| 1. 指定されるように運転者板の範囲を超過しないためにことをモーターの電圧および力変数確認しなさい。 |
|
2. この運転者板は3-phaseブラシレスsensorlessモーターのために使用されるが、すべての3-phaseブラシレスsensorlessモーターに直接適しない。運転の効果がよくなければ（逆転するジッターの開始のような現在のモーターnoloadの働くことは余りに大きい、速度は安定していない、効率は低く、負荷との開始できない。）調節をする顧客は実際の状態に従って最もよい運転の効果を達成するために運転者板の抵抗そしてキャパシタンスを調節できる（付属品を方法については見るため）
|

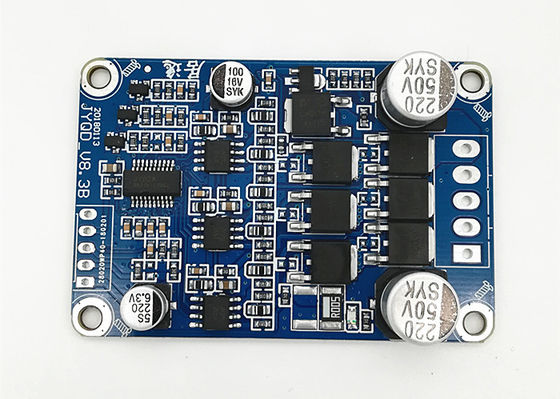

| 3. JYQD_V8.3Bdriver板はハウジングおよび脱熱器なしにむき出しの床である。60Wのそれの下のモーターの力が脱熱器を加える必要はなければただ正常な換気および健康な絶縁材を保障する必要がある。モーターの力が次として60Wのそれよりもっと図表のような脱熱器を加えなければならなければ。 |
|
4. JYQD_V8.3Bの運転者板に反逆の関係の保護がないノート、それを永久に損なう運転者板を逆転させた極性の関係なら取りなさい。
|
|
5. 運転者板の5V出力ポートは外部デバイスを接続するために禁止する。それは速度の規則および逆転のための板の外的な電位差計そしてスイッチにだけ適当である。
|
| 6. JYQD_V8.3Bの運転者板の「M」ターミナルはモータ速度のパルス出力機構信号（プッシュ プル出力）であり、最大出力の流れは5mAよりより少しである。 |
