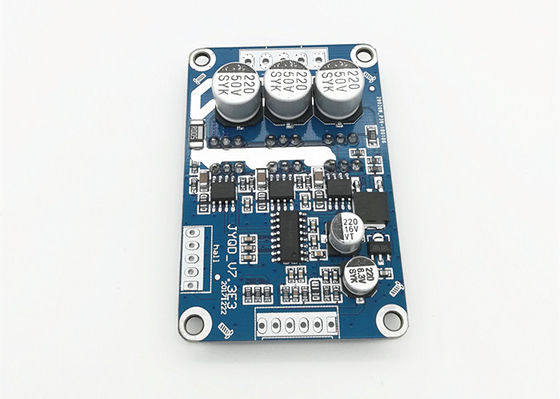

JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー

JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー
JYQD_V7.3E3 12V 36V 15A 500w Brushless Motor Controller
JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー

大画像 :  JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー

商品の詳細:
起源の場所: 中国
ブランド名: JUYI
モデル番号: JYQD-V7.3E3
お支払配送条件:
最小注文数量: 1セット
価格: Negotiable
パッケージの詳細: PE BAG+のカートン
受渡し時間: 5-10日
支払条件: T/T、L/C、Paypal
供給の能力: 1000sets/day

JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー

説明
定常電圧: 24VDC 働く流れ: 15A
PWMの速度制御: 使用率0-100% 速度のパルス信号の出力: はい
形: 長方形 色:
ハイライト:

ブラシレス モーター コントローラー500w

,

500wブラシレス モーター コントローラー

,

36v 500wブラシレスDcモーター コントローラーへの12v

24VDC 15A現在のPWMの速度制御ホール効果素子BLDCモーター運転者板JYQD-V7.3E3

モデル:JYQD-V7.3E3
実用温度(℃):-20---85℃
作動の電圧(V):24V
最高力:500W
連続的な動作電流:15A
PWMの速度の規則:(1-20KHZ)使用率0-100%
アナログ電圧速度正規の(V):0-5V
速度のパルス信号の出力:肯定

適用:
BLDCファン
BLDCモーター
BLDCの冷却ファン
BLDCの芝刈機
BLDCの遠心送風機

JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー 0JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー 1



配線図
JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー 2
1. 制御港
5V —運転者板内部出力電圧、外的な電位差計または速度の調節および反位操作のためのスイッチ

Z/F —回転方向制御港。「5V」high-levelを接続しなければか、またはである前方方向、低レベル0ボルトを接続するために接続しなさいまたはGNDに接続することは反対方向ではない。

VR —速度制御の港。入力PWM速度の規則、PWMの頻度時アナログ電圧線形速度正規0.1v -5VはGNDと、入力抵抗20Kオーム、接続するである:1-20KHZ;使用率0-100%

EL —左舷制御を可能にしなさい。5Vを接続しないか、または操作を許可するために接続しなさい操作を禁止するためにGNDを接続しなさい。

信号の速度のパルス信号の出力

ドライブ板内部制御のためにGND使用される

2. 力の港
MA----モーター段階A
MB----モーター段階B
MC----モーター段階C
GND----DC-
VCC----DC +



3:ホール センサーの港
Ha---ホール
Hb---ホールb
Hc---ホールc
GND---GND
5V---5V出力



次元デッサン
JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー 3

適用指針
1。 指定されるように範囲を超過しないためにことをモーターの電圧および力変数確認しなさい。
2。 120°でホール ホールが付いているブラシレスdcモーターに適当、ラインによって順序が、対応しているすべての製造業者のホールは実際の状態に従ってホール ライン順序か最もよい運転の効果を達成するためにモーター三相ライン順序を調節できない。
3。 JYQD-V7.5Eはハウジングなしに運転者板であり、脱熱器、脱熱器なしで100ワットの下でモーターを運転できるが正常な換気を必要とする。
4。 ドライブ板の5V出力ポートは外部力装置を接続するのを禁止される。それは操作を逆転させ、可能にする速度の調節のための外的な電位差計かスイッチにだけ適当である















JYQD_V7.3E3 12V 36V 15A 500wブラシレス モーター コントローラー 4
