| MOQ: | 5PCS |
| 価格: | 交渉可能 |
| 標準パッケージ: | cartons+packingは泡立つ |
| 配達期間: | 3'の4週 |
| 決済方法: | T/T、L/C |
| 供給能力: | 5000pcs/Month |

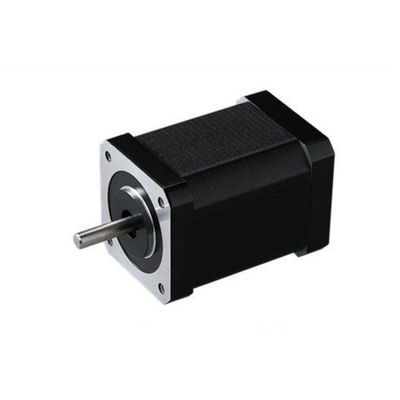

OWM 42 BLS 01
OWM:OWOモーター
42:モーター フレーム サイズ:mm
BLS: ブラシレス モーター
◆概要の指定
| 巻くタイプ | 三角形 | |
| ホール効果素子角度 | 120度の電気角度 | |
| シャフトはなくなる | 0.025mm | |
| 放射状の演劇 | 0.02mm@450g | |
| エンド プレー | 0.08mm@450g | |
| 最高。放射状力 | フランジからの28N @ 10mm | |
| 最高。軸力 | 10N | |
| 絶縁材のクラス | クラスB | |
| 絶縁耐力 | 1分の500VDC | |
| 絶縁抵抗 | 100MΩMin.、500VDC | |
◆電気関係
| 鉛いいえ。 | 鉛色 | 鉛のゲージ | 機能 | 記述 |
| 1 | 赤い | UL1007 26AWG | Vcc | ホール センサーのための供給電圧 |
| 2 | 青 | ホールA | ||
| 3 | 緑 | ホールB | ||
| 4 | 白い | ホールC | ||
| 5 | 黒い | GND | ホール センサーのためにひかれる | |
| 6 | 黄色 | UL1007 20AWG | 段階A | |
| 7 | 赤い | 段階B | ||
| 8 | 黒い | 段階C |
◆電気指定
| モデル | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| 棒の数 | 8 | 8 | 8 | 8 | ||||
| 段階の数 | 3 | 3 | 3 | 3 | ||||
| 評価される電圧VDC | 24 | 24 | 24 | 24 | ||||
| 定格速度RPM | 4000 | 4000 | 4000 | 4000 | ||||
| 連続的な停止のトルクN.m | 0.075 | 0.15 | 0.22 | 0.3 | ||||
| 評価されるトルクN.m | 0.0625 | 0.125 | 0.185 | 0.25 | ||||
| 評価される力W | 26 | 52.5 | 77.5 | 105 | ||||
| ピーク トルクN.m | 0.19 | 0.38 | 0.56 | 0.75 | ||||
| ピーク電流A | 5.4 | 10.6 | 15.5 | 20 | ||||
| ライン・ツー・ライン抵抗のオーム | 1.8 | 0.8 | 0.55 | 0.28 | ||||
| ライン・ツー・ライン インダクタンスmH | 2.6 | 1.2 | 0.8 | 0.54 | ||||
| トルク一定したNm/A | 0.035 | 0.0355 | 0.036 | 0.0376 | ||||
| 背部E.M.F V/KRPM | 3.66 | 3.72 | 3.76 | 3.94 | ||||
| 回転子の慣性g.cm2 | 24 | 48 | 72 | 96 | ||||
| ボディ長さmm | 41 | 61 | 81 | 100 | ||||
| 固まりKg | 0.3 | 0.45 | 0.65 | 0.8 | ||||
適用:
1. 産業オートメーションの企業:電子部品、自動doods。
2.Household電気器具の企業:ヘアー ドライヤー、芝刈り機
3. 車の企業:車のエア フィルターの設計
4. 科学器械の企業:鉱山ガスの探知器、石炭質の分析的な器械、envieronmnetの探知器、precisioncomputerは装置を埋め込んだ。
5. 医療産業:生化学的な検光子、血液学の検光子、遠心分離機
6. 他:光学訂正工業、等。
|
|
