商品の詳細:
|
| 評価される電圧: | 24V | 評価される流れ: | 6.0 A |
|---|---|---|---|
| モータ速度: | 24000のRPM | 気流: | 48m3/h |
| 軸受け: | NMB | 純重量: | 365 g |
| IPの等級: | IP 54 | 空気圧: | 7.0KPa |
| ハイライト: | 24V DC BLDCの遠心ファン,24000RPM BLDCの遠心ファン,24のボルトBLDC遠心ファン |
||

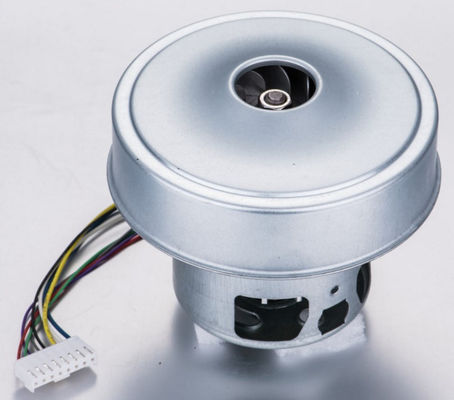

掃除機、空気清浄器、手のドライヤー、気泡機械、換気装置のための24V DCの空気真空ポンプ
1:ブラシレスDCの空気送風機の特徴:
1:高速、高速ボール ベアリング（NMB）の提供の長い耐用年数および低雑音専門にされる
2:小型の設計による高圧そして気流の出力
3:ブラシ モーター送風機より有効な高性能、はるかに
4:高い信頼性、専門にされたコントローラー働きをより信頼できるようにするため
5: 高い理性的のPWMの速度の規則、肯定的な逆転、ページ信号のフィードバック、インテリジェント制御
2:ブラシレスDCの空気送風機の塗布:
1:緩衝エア クッション
2:理性的なclosestool
3:電気ドライブ痰吸盤
4:中央換気装置
5:空気清浄器
6: 手のドライヤー
7:気泡機械
8:換気装置
9:掃除機
10:呼吸機械
11:空気ポンプ
3:プロダクト変数
| モデル | OWB4235-48 | OWB4235-24 |
| 評価される電圧 | 48VDC | 24VDC |
| 評価される現在（開いた） | 4.4A | 6A |
| 気流（開いた） | 54M3/H | 48M3/H |
| モータ速度（開いた） | 26000のRPM | 24000RPM |
| 評価される現在（閉鎖した） | 2.3A | 2.2A |
| 空気圧（閉鎖した） | 8.5kPa | 7.0kPa |
| モータ速度（閉鎖した） | 31700のRPM | 28000RPM |
| モーター棒 | 4 | 4 |
| 段階の抵抗 | 1.16オーム | 0.62オーム |
| 騒音 | 80 dBA | 80 dBA |
| ボール ベアリング | NMBの高速ボール ベアリング | |
| 運転モーター | 3段階ブラシレスDCモーター | |
| ホール センサーの角度 | 120° | |
| RPM脈拍 | 1 Hz=30rpm/min | |
| 巻くタイプ | デルタ | |
| 巻く抵抗電圧 | 500VDC （1分） | |
| 絶縁材のクラス | クラスF | |
| 送風機の重量 | 365g | |
| IPの等級 | IP54 | |
| 操作の温度 | -20℃~ 50℃ | |
| 耐用年数（40℃の下で） | 10000時間 | |
4:製品性能
OWB4235ブラシレスDCの真空ポンプの整流の期間
OWB4235ブラシレスDCの送風機の性能曲線
5:全体寸法
6:配線図
| Pin 4 | 赤い | +5V |
| Pin 5 | 紫色 | ホールA |
| Pin 6 | 緑 | ホールB |
| Pin 7 | 灰色 | ホールC |
| Pin 8 | 黒い | GND |
| Pin 1 | 黄色 | モーター段階A |
| Pin 2 | 青 | モーター段階B |
| Pin 3 | 白い | モーター段階C |
7:注意
1:最高の空気圧の下で働かないことをしなさい、気流は最高の空気圧で余りに小さく、それは使用のために安全ではない。
2:取入口にフィルター付加を作るより長い耐用年数に耐える送風機を加えなさい。
3:正しい回転方向はCCWである
4:高温、高湿度、高い磁場で送風機を使用してはいけない
5:送風機のために適した電源を使用しなさい。
6:一致させた送風機の運転者/コントローラーのための私達に連絡しなさい
