| MOQ: | 5PCS |
| 価格: | negotiable |
| 標準パッケージ: | 輸出のための続き |
| 配達期間: | 確認される |
| 決済方法: | ウェスタン・ユニオン、T/T、 |
| 供給能力: | 10000pcs |

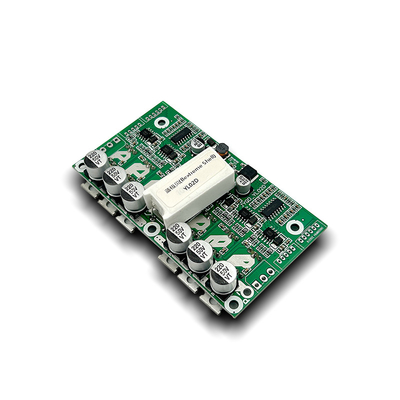

モデル番号 JYQD--YL02D
特徴:同時に2つのモーターを駆動し,単体または二重制御することができます.
反応力ブレーキ機能,ブレーキ逆充電保護放出回路,MCU制御可能
ボード上の5Vポートは,外部のMCUに300mAの電流を提供することができます
基本パラメータ
動作温度: -20°C~85°C
動作電圧: 12-36VDC
コンタント 稼働電流: 15A
PWM速度制御 PWM周波数:1K-10KHZ 作業サイクル 0-100%
アナログ電圧回転制御:0-5V
速度パルス信号出力:YES
双モーター駆動モード:各540W
選択表
4つのバージョンが用意されています どちらのバージョンが良いか教えてください
JYQD-YL02D ((8559) 直 start バージョンには NO LOCK 機能があります ((線形速度規制 0-5V,ラインラーブレーキ:0-5V)
JYQD-YL02D ((457E) 直接起動バージョンはロック機能がない ((線形速度調節0-2.5V,ラインラーブレーキ:0-2.5V)
JYQD-YL-02D(99F2)安全スタートバージョンにはLOCK機能があります. (線形速度調節0-5V,ライナーブレーキ:0-5V)
JYQD-YL-02D ((C737) 安全スタートバージョンにはLOCK機能があります. (線形速度調節0-2.5V,ラインラーブレーキ:0-2.5V)
停止する前にポテンチオメーターが0に休んでいない場合,モーターは,速度を調整するためにノブ~スタイルポテンチオメーターを使用した場合,
重要な思い出
1異なるホール効果感知 BLDCモーターは異なるホールワイヤの配列を持っています. オンロードドライブの前によくマッチしてください.
2熱シンクを追加します. 100W以上の電力を供給し,板の熱消耗条件を良好に保つ.
配線図
MA---モーターフェーズ
MB---モーターフェーズ
MC---モーターフェーズ
P+ ---DC+
ワシントンDC
HA---ホールセンサー
HB---ホールセンサー
HC---ホールセンサー
5V---ホールセンサー 5V
GND---ホールセンサー GND
GND: 制御信号のみ
VR:速度調節, ((0-2.5Vまたは0-5V線形速度調節).PWM周波数:1K-5KHz.
ZF: 前後制御 ((5V高レベルまたは0V低レベル,あなたが3.3VMCUを使用した場合,あなたは5Vに調整する必要があります)
M:速度パルス信号出力
EL:ブレーキ機能,0-2,5Vまたは0-5Vの線形ブレーキ
外部制御装置の5V:5V電源 ((≤300mA)
総サイズ
