| MOQ: | 5PCS |
| 価格: | 交渉可能 |
| 標準パッケージ: | 輸出パッケージのための続き |
| 配達期間: | 確認される |
| 決済方法: | L/C、T/T、ウェスタン・ユニオン |
| 供給能力: | 10000PCS/Month |

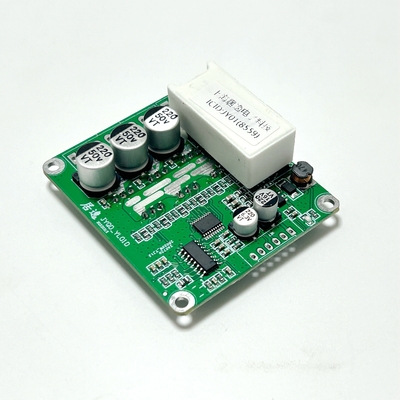

モデル番号 JYQD_YL01DXXXX
適用する
RC電動車,両輪バランスバイク,RC車椅子,医療機器,遊戯車,ロボットなど
港の定義
1制御ポート (右) 2.54 穴間隔
5V 制御ボードの内部出力は5Vです
EL ∞ブレーキ制御ポート,反応性線形ブレーキ,エネルギー回収機能,アナログ電圧ブレーキ0~5V. 定速+では,ブレーキ電圧が高くなるほど,0-100% のブレーキ力が大きいほど.
M 速度信号出力ポート,パルス周波数はモーター速度に比例する (パルス比はモーターに関連している)
Z/F 進路と逆路の制御ポート.ハード・コンミュテーション,5Vまたはぶら下がった状態で1方向に回転し,GNDで反対方向に回転します.
VR 速度制御ポート,アナログ電圧速度調節 0V-5V (0-2.5V) 速度調節,低から高に線形速度調節外部PWM速度調節は,ドライバーボードと同接地する必要があります..
GND 管理者の内部GND
2電源ポート (左): 3.96 穴間隔
P+ ◎電源入力正12V-48V (サポートリチウムバッテリー)
負の電源入力
MC/W モーターの相線の一つ
MB/V モーターの相線の一つ
MA/U モーターの相線の一つ
GND 自動車ホールアノード
自動車ホールの信号の1つ
HB 自動車ホール信号の1つ
HC 自動車ホールの信号の1つ
5V 自動車ホール正
3引線が長すぎると信号が妨害されるので,電源線が長すぎないように注意してください.
4継続的な高電流で作業する際には,熱散に注意を払う必要があります.
配線図
選択表
製品の図面
尺寸図
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
|
