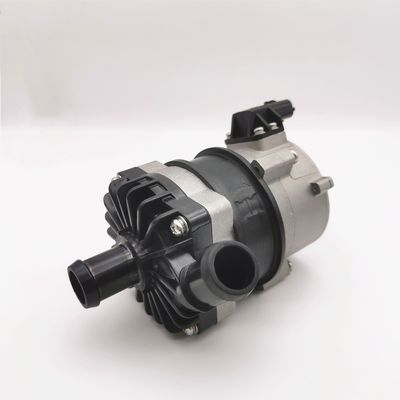

PWM制御レース カーのターボ充電器の冷却のための電気水ポンプ

ブラシレスDCモーターHEVのための電気水ポンプかPWMの速度制御を用いる電気自動車の冷却装置

DKB80シリーズ自動車電気水ポンプ

/循環/可変的頻度/低雑音/盾pump/PWM制御/信号のフィードバック後押し





♣Applications

HEV （雑種の電気車）、EV （電気自動車）、列車、船および他の熱する循環および冷却の循環システムに適用しなさい。



1. 雑種の電気自動車（HEV）、拡張範囲の電気自動車（EREV）モーター エンジンおよび制御システムの冷却周期。

2. 純粋な電気ミニバスによってはエンジンおよび制御システムの冷却周期、電池の補助暖房および冷却周期が自動車に乗る。

3. ターボチャージャーの冷却周期。

4. エンジンの水冷周期。

5. 12KW予熱器水周期。

6. 他の冷却装置の使用。



♣Features

♦Singleの段階の遠心ポンプ

♦Magnetic力伝達（盾ポンプ構造）

♦Highの効率ブラシレスDCモーター、低い電力の消費、高性能、長い耐用年数。

♦Withの広い範囲の実用温度

♦PWM信号の速度制御（任意ページ信号のフィードバック）

♦Withの一定した流れの制御

♦Reverseの極性の保護

♦Dry連続した保護

現在の保護上の♦Overの電圧、

温度の保護上の♦Overload、

♦Automobile等級の電子部品



♣Technical記述（液体と接触する部分）

ポンプ ヘッド ハウジング:PPS+GF

インペラー:PPS+GF

盾キャビティ:PPS+GF

軸受:カーボン樹脂合成materials+のジルコニアの陶磁器の洗濯機

シャフト:空のステンレス鋼 シャフト

回転子:詰まるナイロン注入

シール リング:EPDM



♣Driving装置（を含むモーター）

電磁石の運転:詰まるmagnet+nylonの注入

ねじおよびナット:SU 304のステンレス鋼

運転モーター:ブラシレス モーター

モーター ワイヤー フレーム:PPA+GF （白い）

ポンプ ハウジング:アルミ合金

ブラケット:SU 304のステンレス鋼

ブラケットのたが:ゴム リングを弱める米国304ステンレス製steel+

IP67評価に（en60529）基づいて防水

コネクター:3ピンか4Pins （ページ信号のフィードバックと）

ノズルの直径:22.6mm （内部の直径:16mm）



♣Modelの指定

DKB80-12A （SR/PG）

DKB80-24A （SR/PG）





取付金具のモデル接尾辞を使って:SR （例えば:DKB80-12ASR）

ページ信号のフィードバック ピン モデル接尾辞を使って:ページ（例えば:DKB80-12APG）



♣Mounting指示

DKB80シリーズ ポンプは事前に入力されて要求する遠心ポンプである、

インペラーが液体で常に浸るか、または力の前にポンプを事前に入力したことを確認するためにシステムの最も低い位置に取付けられているポンプ。



1:ポンプはできるのに（乾燥動く30秒後に自動的に停止し） 30秒の間乾燥動き、乾燥した連続した意志作り騒音を乾燥動くべきでなく、シャフトおよびシャフトの袖にまた摩耗を増加する。



2:小さい直径のホース ポンプ入口を使用したら否定的な圧力によるポンプ入口を、接続するポンプで推薦された直径の管を使用しなさい、より容易な外の空気はパイプラインを通ってポンプに入る、ポンプ性能低下を作り、また気泡はポンプへの損傷をする。



3:ポンプ入口の方向から見られるように、インペラーは右回りに回る（出口港の矢を見るため）。



4:ポンプは縦に取付けられていたとき、出口港縦に取付けられているか、または水平に取付けることができる（図1）を上向きべきである見なさい。



5:乾燥したランニングを避けるため（空気はインペラーにはまり込む）、水ポンプの出口港はインペラーの甲革の垂直またはべきである。（図1）を見なさい



6:接続された管は（または20cmの肘無し）容易に排出される空気を作るために出口の管使用されるべきではない90度以下縦に取付けられるべきである

肘（図2）を見なさい。



7:液体媒体として大きい穀物の不純物の液体との海水か他の重い汚染を使用してはいけない。

♣Temperature変数

中型の液体の温度:-40℃への+120℃ （- + 248°F）への40°F

働く周囲温度:-40℃への+100℃ （- +212°F）への40°F

保管温度:-40℃への+70℃ （- +158°F）への40°F

（100まで℃、しかしそれは耐用年数を短くする）



♣System圧力

2.5棒への-0.2 （100℃ （212°F）。

耐用年数は評価される電圧および36℃ （86°F）周囲温度に基づく20,000時間以上である。



♣Voltageの範囲

評価される12V水ポンプ、実行可能な範囲9V - 16V

評価される24V水ポンプ、実行可能な範囲18V - 30V

モーターが電圧の広い範囲でおよび温度使用することができるが包囲された熱放射--にさらされるには余分なか余りにも低電圧および温度がモーターの耐用年数に影響を与えるが、ポンプはできない。



中型の液体:純粋な水、液体混合物（60%のグリコールの下のが付いている水）



♣の電気変数

定常電圧（VDC）	評価される力（w）	最大流（L/H）	最高の頭部（m）	重量（g）
9V-16V （12V）	80W	1800L/H	10M	750g
18V-30V （24V）	80W	1800L/H	10M	750g



♣Connectorモデルおよびピン

3ピン コネクタ		Pin 1	Pin 2	Pin 3
	174357-2	+12V/+24VDC	PWM	GND



♣Recommendはサイズをワイヤーで縛る（3%の電圧低下に基づいて）

ワイヤー厚さ	最高ワイヤー長さ
	12ボルト	24V
² 1.5 mmの	---	16m
² 2.5 mmの	6.3m	25m
² 3つのmmの	8m	31m
² 4つのmmの	10m	40m



♣の注意

1. 働く周囲温度:- 40℃--120℃は、触媒作用3要素ガス放電の管システムの近くで避けることを試みるべきで、取付けの間のエンジンは、労働環境の温度を保障する。

水ポンプの2.The設置位置は干潮レベルの近くでできるだけ、ポンプの耐用年数を拡張するべきである。

3. 防水を減らすためには、保障しないポンプからの20 cmの内の肘をできるだけ取付けの配管の数肘を減らすべきである。

4. 挨りだらけの環境にはほど遠いポンプを、塵である耐用年数を減らすこと有害使用しなさい

5. 水の純度への注意込み合いに、避け、ポンプの耐用年数を減らすためにインペラー妨げた。



♣Curveの図表

♣Overall次元









主な特長:

1.密集した構造、便利な取付け、信頼できる性能。

2.低い電力の消費、高性能。

3. build-in運転者、長い耐用年数が付いている有効なBLDCモーターを加えなさい。

4.州の実時間監視、ロックされ回転子警報を働かせる水ポンプ。

5. PWM信号の速度制御を使って。

6. 自己controled一定した流れ。

7.逆の極性の保護。

8.乾燥した-連続した保護。

9.過電圧、過電流保護。

10.積み過ぎおよび保護を過熱させるため

11.外のカバーの保護ランク:IP65.



電源: 電池の供給



ポンプ流れ、頭部および力のカーブ:





技術的なデータ:
定常電圧（VDC）	評価される力 （w）	流れ （L/H）	次元 （mm）	重量 （g）
9V-16V	80W	1800L/H	145*99*74	750g
注:
ポンプ コネクターのタイプ:174359-2		1	2	3
コネクターのタイプをつなぐこと:174357-2		+12VDC	PWM信号	GND



次元:





注意:

1、         働く温度:- 40℃--120℃は、触媒作用3要素ガス放電の管システムの近くで避けることを試みるべきで、取付けの間のエンジンは、労働環境の温度を保障する。

2、         水ポンプの設置位置は干潮レベルの近くでできるだけ、ポンプの耐用年数を拡張するべきである。

3、         防水を減らすためには、保障しないポンプからの20 cmの内の肘をできるだけ取付けの配管の肘の数を減らすべきである。

4、         挨りだらけの環境にはほど遠いポンプを、塵である耐用年数を減らすこと有害使用しなさい



5、         水の純度への注意込み合いに、避け、ポンプの耐用年数を減らすためにインペラー妨げた。
