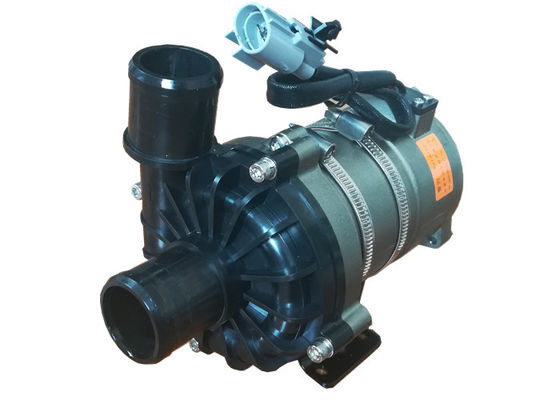

OWP-4500KL230シリーズ ブラシレスDCの水ポンプ
/循環/可変的頻度/低雑音/遠心ポンプ後押し
■適用
雑種バス、雑種の乗用車、電気自動車、列車、船および他の暖房および冷却の循環システムで広く利用された。
■特徴
◆遠心ポンプ
◆磁力伝達
◆高性能ブラシレスDCモーター、低い電力の消費、高性能、長い耐用年数。
◆広い範囲の実用温度を使って
◆PWM信号の速度制御（任意）
◆診断信号の出力（任意）
◆一定した流れの制御を使って
◆逆の極性の保護
◆乾燥した連続した保護
◆現在の保護上の電圧に、
◆温度の保護に、積み過ぎなさい
■技術的な記述（液体と接触する関連の部分）
ポンプ頭部:ダイ カストのアルミ合金は
インペラー:ダイ カストのアルミ合金は
盾キャビティ:PPS+GF
シャフトの袖:カーボランダムの複合材料
シャフト:ステンレス鋼（3CR13）シャフト
磁石ハウジング:PPS+GFのプラスチックcapsulation
シール リング:EPDM
■運転装置（を含むモーター）
回転子の運転:PPS+GFのプラスチックcapsulated磁石
ねじおよび:A2-70ステンレス鋼
運転モーター:ブラシレス モーター
モーター ワイヤー フレーム:PPA
ポンプ ハウジング:+PEの粉のコーティングに砂を吹き付け、陽極酸化することを用いるダイカストで形造る アルミニウム場合。
ブラケット:鋼鉄
ブラケットのたが:米国304のステンレス鋼
IP68評価に（en60529）基づいて防水
コネクター モデル:AMP 6-176143-6のロックの捕獲物:AMP 85003-2 （プラグAMP 6-176146-6に一致させた）
ノズルの直径:40mm （1.5インチ）
■指示の取付け
OWP-4500KLシリーズ ポンプは事前に入力されて要求する遠心ポンプである、
インペラーが液体で常に浸るか、または力の前にポンプを事前に入力したことを確認するためにシステムの最も低い位置に取付けられているポンプ。
1:ポンプはできるのに（乾燥動く15分後に自動的に停止し） 15分の間乾燥動き、乾燥した連続した意志作り騒音を乾燥動くべきでなく、シャフトおよびシャフトの袖にまた摩耗を増加する。
2:小さい直径のホース ポンプ入口を使用したら否定的な圧力によるポンプ入口を、接続するポンプで推薦された直径の管を使用しなさい、より容易な外の空気はパイプラインを通ってポンプに入る、ポンプ性能低下を作り、また気泡はポンプへの損傷をする。
3:ポンプ入口の方向から見られるように、インペラーは右回りに回る（出口港の矢を見るため）。
4:ポンプは縦に取付けられていたとき、出口港縦に取付けられているか、または水平に取付けることができる（図1）を上向きべきである見なさい。
5:乾燥したランニングを避けるため（空気はインペラーにはまり込む）、水ポンプの出口港はインペラーの甲革の垂直またはべきである。（図1）を見なさい
6:接続された管はより90度が肘で突く（または20cmの肘無し）容易に排出される空気を作るために出口の管より少しに使用されるべきではない縦に取付けられるべきである（図2）を見なさい。
7:液体媒体として大きい穀物の不純物の液体との海水か他の重い汚染を使用できない。
■温度変数
中型の液体の温度:-40℃への+85℃ （- + 185°F）への40°F
働く周囲温度:-40℃への+120℃ （- +248°F）への40°F
保管温度:-40℃への+70℃ （- +158°F）への40°F
（100まで℃、しかしそれは耐用年数を短くする）
■システム圧力
2.5棒への-0.2 （100℃ （212°F）。
耐用年数は評価される電圧および36℃ （86°F）周囲温度に基づく20,000時間以上である。
■電圧範囲
評価される24V水ポンプ、実行可能な範囲9V - 16V
モーターが電圧の広い範囲でおよび温度使用することができるが包囲された熱放射--にさらされるには余分なか余りにも低電圧および温度がモーターの耐用年数に影響を与えるが、ポンプはできない。
中型の液体:液体混合物（60%のグリコールの下のが付いている水）
■電気変数
|
定常電圧 （VDC） |
評価される力 （w） |
評価される流れ （L/H） |
次元 （mm） |
重量 （g） |
| 9V-16V （12V） | 250W | Q=4500L/H、H≥9m | 198*90*159.5 | 2500g |
コネクター モデルおよび対応する電気特性（図3）を見なさい:
| AMP 6-176143-6 | 1 | 2 |
|
（プラグAMP 6-176146-6に一致させた） ロックの捕獲物:AMP 85003-2 |
+12V DC | GND |
図3
| ワイヤー厚さ | 使用される最も長いワイヤー* |
| 12V | |
| ² 1.5 mmの | 16m |
| ² 2.5 mmの | 25m |
| ² 3つのmmの | 31m |
| ² 4つのmmの | 40m |
推薦されたワイヤー サイズはある（3%の電圧低下に基づいて）
*ワイヤーの長さはポンプからの電池への間隔を意味する
■注意
1. 働く周囲温度:- 40℃--120℃は、触媒作用3要素ガス放電の管システムの近くで避けることを試みるべきで、取付けの間のエンジンは、労働環境の温度を保障する。
水ポンプの2.The設置位置は干潮レベルの近くでできるだけ、ポンプの耐用年数を拡張するべきである。
4. 挨りだらけの環境にはほど遠いポンプを、塵である耐用年数を減らすこと有害使用しなさい
5. 水の純度への注意込み合いに、避け、ポンプの耐用年数を減らすためにインペラー妨げた
■パフォーマンス パラメータ
