商品の詳細:
|
| 流動度: | Q=900L/H H=11.5M | 評価される電圧: | 12V、24V |
|---|---|---|---|
| 材料: | アルミ合金 ハウジング+ PPS | 耐用年数: | 20000時間以上 |
| 媒体: | 冷却剤 | コミュニケーション: | バスで運ぶことができます |
| ハイライト: | ターボチャージャー ポンプ,インタークーラーの水ポンプ,ターボチャージャーのインタークーラーの水ポンプ |
||

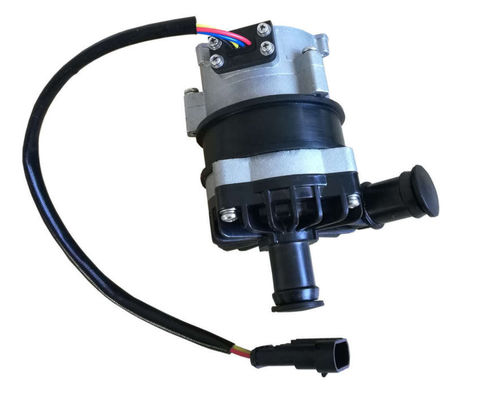

缶インターフェイス高性能の電気冷却剤の雑種の電気車のためのブラシレス水ポンプを搭載する12V/24V DC
/循環/可変的頻度/低雑音/盾pump/CANバス後押し
■適用
雑種バス、雑種の乗用車、電気自動車、列車および船および他の暖房および冷却の循環システムで広く利用された。
■特徴
◆遠心ポンプ
◆磁力伝達（盾ポンプ構造）
◆高性能ブラシレスDCモーター、低い電力の消費、高性能、長い耐用年数。
◆広い範囲の実用温度を使って
◆PWM信号の速度制御
◆一定した流れの制御を使って
◆逆の極性の保護
◆乾燥した連続した保護
◆現在の保護上の電圧に、
◆温度の保護に、積み過ぎなさい
■技術的な記述（液体と接触する関連の部分）
ポンプ ヘッド ハウジング:PPS+GF
インペラー:PPS+GF
盾キャビティ:PPS+GF
シャフトの袖:カーボン樹脂の複合材料
シャフト:ステンレス鋼 シャフト
磁石ハウジング:ナイロン プラスチックcapsulation
シール リング:EPDM
■運転装置（を含むモーター）
電磁石の運転:ナイロン プラスチックcapsulated磁石
ねじおよびナット:SU 304のステンレス鋼
運転モーター:ブラシレス モーター
モーター ワイヤー フレーム:PPA GF
ポンプ ハウジング:サンドブラスティングおよび受胎の処置のダイカストで形造る アルミニウム場合
ブラケット:粉のコーティングが付いている鋼鉄
ブラケットのたが:ゴム リングを弱める#304ステンレス製steel+
IP67評価に（en60529）基づいて防水
コネクター モデル:174359-2 （一致させたプラグ174357-2）
ノズルの直径:22.6mm （内部の直径:16mm）
■モデル仕様（書）
OWP-SH120-12ASR
取付金具のモデル接尾辞の12V DC:12ASR
■指示の取付け
OWP-SH120シリーズ ポンプは事前に入力されて要求する遠心ポンプである、
インペラーが液体で常に浸るか、または力の前にポンプを事前に入力したことを確認するためにシステムの最も低い位置に取付けられているポンプ。
1:ポンプはできるのに（乾燥動く30秒後に自動的に停止し） 30秒の間乾燥動き、乾燥した連続した意志作り騒音を乾燥動くべきでなく、シャフトおよびシャフトの袖にまた摩耗を増加する。
2:小さい直径のホース ポンプ入口を使用したら否定的な圧力によるポンプ入口を、接続するポンプで推薦された直径の管を使用しなさい、より容易な外の空気はパイプラインを通ってポンプに入る、ポンプ性能低下を作り、また気泡はポンプへの損傷をする。
3:ポンプ入口の方向から見られるように、インペラーは右回りに回る（出口港の矢を見るため）。
4:ポンプは縦に取付けられていたとき、出口港縦に取付けられているか、または水平に取付けることができる（図1）を上向きべきである見なさい。
5:乾燥したランニングを避けるため（空気はインペラーにはまり込む）、水ポンプの出口港はインペラーの甲革の垂直またはべきである。（図1）を見なさい
6:接続された管は（または20cmの肘無し）容易に排出される空気を作るために出口の管使用されるべきではない90度以下縦に取付けられるべきである
肘（図2）を見なさい。
7:液体媒体として大きい穀物の不純物の液体との海水か他の重い汚染を使用できない。
■温度変数
中型の液体の温度:-40℃への+100℃ （- + 212°F）への40°F
働く周囲温度:-40℃への+120℃ （- +248°F）への40°F
保管温度:-40℃への+70℃ （- 40°Fへの+158°F） （100まで℃、しかし耐用年数を短くする）
■システム圧力
2.5棒への-0.2 （100℃ （212°F）。
耐用年数は評価される電圧および36℃ （86°F）周囲温度に基づく20,000時間以上である。
■電圧範囲
評価される12V水ポンプ、実行可能な範囲9V - 16V
モーターが電圧の広い範囲でおよび温度使用することができるが包囲された熱放射--にさらされるには余分なか余りにも低電圧および温度がモーターの耐用年数に影響を与えるが、ポンプはできない。
中型の液体:純粋な水、液体混合物（60%のグリコールの下のが付いている水）
■電気変数
|
定常電圧 |
評価される力 |
評価される流れ |
次元 |
重量 |
| 9V-16V （12V） | 120W | Q=900L/H H=11.5M | 129*107*80 | 750g |
コネクター モデルおよび対応する電気特性（図3）を見なさい:
| AMP282106-1 | 1 （赤い） | 2 （黄色い） | 3 （青） | 4 （黒） |
| （プラグAMP282109-1に一致させた） | +12V | PWM | 欠陥のフィードバック | GND |
■PWMの特性
| 使用率 | 記述 |
注目: |
| 0%≤duty≤7% | デフォルトの出力（最高速度） | |
| 7%≤duty≤12% | PWMモード（停止） | |
| 13%≤duty≤85% | PWMモード（線形速度制御の範囲） | |
| 86%≤duty≤100% | PWMモード（最高速度の限界） |
■注意
1.働く周囲温度:- 40℃--120℃は、触媒作用3要素ガス放電の管システムの近くで避けることを試みるべきで、取付けの間のエンジンは、労働環境の温度を保障する。
水ポンプの2.The設置位置は干潮レベルの近くでできるだけ、ポンプの耐用年数を拡張するべきである。
4。挨りだらけの環境にはほど遠いポンプを、塵である耐用年数を減らすこと有害使用しなさい
5.水の純度への注意詰め込むために、避け、ポンプの耐用年数を減らすためにインペラー妨げた
■パフォーマンス パラメータ
