商品の詳細:
|
電圧を作動させて下さい: | DC 20V-32V | 最大流:: | 5000L/H |
---|---|---|---|
最高の頭部:: | 24m | 騒音: | ≤65dB |
IPの等級: | IP67 | 耐用年数: | ≥20000h |
最高力: | 300W | ||
ハイライト: | 頑丈な電気水ポンプ,電気エンジンの水ポンプ |

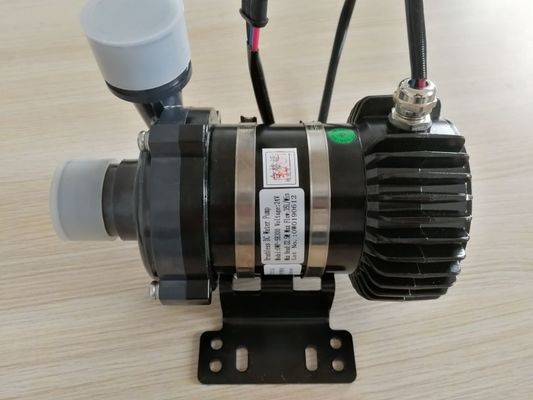

OWP-SH300ブラシレス水ポンプ
/循環/可変的頻度/低雑音/遠心ポンプ後押し
PWM制御は/バスで運ぶことができる(任意)
短い導入および技術仕様
1の電気水ポンプの塗布:
遠心ポンプの定義:
流体力学への回転運動エネルギーの転換によって遠心ポンプが液体を運ぶのに使用されている
流量のエネルギー。回転エネルギーはエンジンか電動機から普通来る。液体はポンプに入る
または近のインペラーは出るvolute部屋(包装)に外側に放射状に流れるインペラーによって回転軸線にそして加速されるか拡散器。
適用:
雑種バス、雑種で広く利用された
乗用車、電気自動車、列車、
船および他の暖房
冷却の循環システム。
構造特徴:
1:大構造:ポンプ頭部、ブラシレスDCモーター
そしてコントローラー;
2:特徴:密集した構造、強い強いシーリング
環境および媒体の構造への適応性
物質的耐食性、影響が大きい抵抗はである、
よい熱放散の構造を使って。
1のOWP-SH300水ポンプの構造
短い導入および技術仕様
性能の索引II:
1の効率(H=20m;η≥43%);
2つは、流れる(H=20m;Q≥ 2000L/H)。
性能の索引I:
頭部(H=24±1m;Q=0 L/H)。
性能の索引III:
1の効率(H=16m;η≥52%);
2つは、流れる(H=16m;Q=3100L/H)
性能の索引IV:
1の効率(H=10m;η≥43%);
2つは、流れる(H=10m;Q=4200L/H)。
1のOWP-SH300性能曲線
OWP-SH300水ポンプの流れ及びヘッド性能曲線
2のOWP-SH300水ポンプの技術仕様
N0. | 項目 | 変数 | 注目 |
1 | 評価される電圧 | DC24V | |
2 | 定常電圧 | DC20~32V | |
3 | 耐用年数 | ≥20000h | |
4 | 働く騒音 | ≤60 dB | |
5 | 締切り周期 | ≥100000時 | |
6 | 周囲温度 | -40℃~105℃ | |
7 | モーター絶縁材の等級 | クラスF | |
8 | 保護のクラス | IP67 | |
9 | 働き媒体 | anti-freezing液体 | |
10 | 制御モード | PWMか缶(任意) |
1の水ポンプの頭部の構造特徴
ポンプ頭部:
1:高性能プラスチック(圧縮の抵抗なされるVolute部屋およびインペラー高くによって
強さ、耐食性);
2:低い特定の回転の特徴
インペラーの部屋およびインペラーの構造:流量の制限は高められる
そして転換の効果はよく、小さい油圧損失である;防水の摩擦は低い、流動変動小さい
3:高揚力ポンプvolute部屋の構造特徴:ランナー チャネル、volute舌の角度の形を改善しなさい
そしてvoluteプロフィール;それは高圧の下の渦電流の損失、影響の損失および航跡のジェット機流れを十分減らすことができる。
水ポンプの頭部の構造特徴
1:長い生命、高い耐久性;
2:高い油圧効率(評価される条件≥64%);
3:よい安定性および低雑音
4:平らな洗濯機:
陶磁器軸受けの耐久性は高い耐久性の堅い合金材料の使用によって改善される、従って安定性および耐久性を改善する。
2:ブラシレス モーター構造の特徴
モーター構造:
1:回転子のステンレス鋼 ハウジングはある
溶接されるレーザーによって密封される
)新しいステンレス鋼材料はある
腐食に対してより抵抗力がある;
bの)大いによりよいleakproofness;
2:固定子の巻上げ:
1つは、抵抗を、減る減らす
損失熱;2つは、減らす
巻上げの数;減らしなさい
スペースの容積。
cは)磁気ギャップを、減る減らす
磁束の損失;
BLDCモーター構造特徴
1の堅いシール、強い高い耐食性
中型の適応性;
2、低い発熱量、低い現在および高いモーター
効率;
3:回転子は包まれる
堅のステンレス鋼のジャケットはレーザーの完全な溶接、シーリング性能、耐食性とはるかに改良されて。
水ポンプ変数選択のテーブル
頭部(m) | 流れ(L/H) | 力/(w) | 効率 | 適当な管の抵抗 |
0~8 | 4500~5100 | 256W | ≤40% | ≤8m |
9~12 | 3500~4400 | 256W | 40%~48% | 9~12m |
13~16 | 2800~3400 | 256W | 48%~54% | 13~16m |
17~20 | 2000~2800 | 290W | 44%~50% | 17~20m |
>20 | 0~2100 | 305W | <44% | 20~24m |
ダウンロードの指定AS続く
