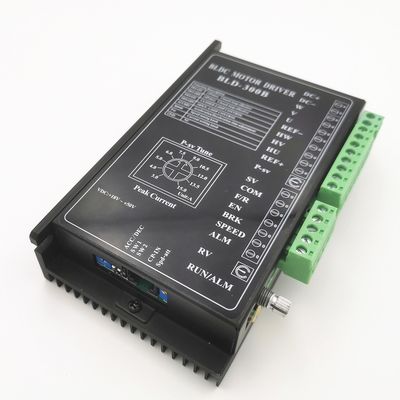

18-50V BLD-300B PWM開ループが付いているブラシレスDCモーター運転者

18-50V BLD-300Bクローズド・ループPWM制御を用いるブラシレスDCモーター運転者



短い導入



BLD-300Bは常州Bextremeの貝モーター技術によってそして主にBLDCモーターのために設計されている

（48v:440w /24V:300w）



特徴:

Acc/12月の時間設定

アラーム表示

ピーク電流の設定

ポーランド人組の選択

開いた/閉じたループ制御

外的な電位差計の速度の設定

最大出力の現在のP sv設定

外的なアナログ信号の速度の設定

PWMの速度の設定



電気性能

運転者変数最小値の典型的な価値最大値

電圧入力DC （v）:12、24V、36V、48V、56

現在の出力（A）:15

モータ速度の範囲（rpm）:20000

ホール信号の電圧（V）:5

ホール ドライブ流れ（mA）:12

外的な電位差計（KΩ）:10

次元（単位:mm）

機能設定

1. モーター棒の組の選択

SW1は別に一致させるモーター棒の組の選択のためである

BLDCモーター。ON=2P;OFF=4P



2. 開いた/閉じたループの設定

SW2 ON=Closedのループ設定;SW2 OFF=Openのループ設定

3. ピーク電流の設定

出力ピーク電流を置くのにP svを使用しなさい。負荷が突然高められる時、出力

現在モータ速度を減らし、保護する設定値によって限られる、

モーター。現在の配置の範囲:3-15A.権利として置かれて。

実質の現在および設定値の許容可能な間違いが±10%であるので、安全を保障するため、セット

現在のより低いそれに応じて。

4. ACC/DECの時間設定

ACC/DECによる置かれた加速時間そして減速時間、範囲は0.3-15sである。加速

時間は0から定格速度に必要とされる時間である。減速時間は評価されるから必要とされる時間である

0への速度。

左舷信号の記述

信号の部門

ターミナル機能の記述



制御信号



BRK:モーター ブレーキ停止制御信号;BRKおよびCOMはデフォルトで接続する、

モーター ブレーキ停止場合のBRKおよびCOMの接続解除。

EN:停止信号ターミナル;ENはCOMのモーター操業を、さもなければ接続する

モーター停止。

F/R:モーター方向制御端末装置;F/RおよびCOMの接続解除、モーター

意志は右回りを回し、別の方法で、モーターは回る

anticlockwise。

COM:共通の港（GND）



SV

①入力を置く外的な電位差計の速度;

②外的なアナログ電圧入力ターミナル

③入力を置くPWMの速度



ホール信号

REF+ホール センサー信号力supply+

HUホール センサー信号Hu

HVホール センサー信号Hv

HWホール センサー信号Hw

REF-ホール センサー信号



モーター関係

Wモーター ラインW段階

Vモーター行V段階

Vモーター ラインU段階



Powerconnection

DC+の電源の肯定的な電極（18-50VDC）

DC電源否定的な電極（ホール センサーの否定的な電極）



Outputsignal

Outputpulseの頻度を対応した連続した速度と促進しなさい。Speedcanは把握される

一致:

N （rpm） = （F/P）×60/3

F:出力脈拍の頻度P:モーター棒の組N:モータ速度

例えば:モーターに4つの棒の組がある、

F=1sec/2ms=500Hz

N （rpm） = （500/4）×60/3=2500



ALM:モーターまたは運転者の欠陥信号の出力。それは正常な状態の5vである

0V場合のfaultoccurs。



運転者インターフェイスおよび配線図

方法および設定を置く速度

1. 作り付けの電位差計での速度の設定

RVのノブが、場合ののモーター逆時計回り右回りに回る場合のモータ速度の増加

速度の減少。

2. 外的な電位差計での速度の設定

10KΩの抵抗の価値の適した電位差計を使用しなさい;外面を接続しなさい時

電位差計はSVに、中間ターミナル、他の2つのターミナル接続するに接続する

REF+およびCOM。

通知:位置を限るために1. RVはanticlockwise回るべきである。

3. 外的なアナログ信号0-5Vによる速度の設定

アナログ信号の電圧は0である場合もある| 5VDC;電圧が0.2VDCである時、モーター

速度は最高速度の4%に達する;電圧が5 VDCである時、モータ速度の範囲

モーター指定および力の電圧によって決まる最大値。

4.PWM速度の設定（5V PWM、1-3KHz）

脈拍の義務の比率が4%のとき、最高速度の4%は義務の比率が100%のときであるモータ速度、

モーターは最高速度に達する。最高速度はまたモーター指定によって決まる

力の電圧。
