商品の詳細:
|
| 電圧を作動させなさい: | DC 18V-32V | 最大流:: | 3000L/H |
|---|---|---|---|
| 最高の頭部:: | 21M | 評価される流れの&lift: | 2000L/H、H=21M |
| 騒音: | ≤61dB | Ipの等級: | IP68 |
| 耐用年数: | ≥20000h | ||
| ハイライト: | EMPエンジンの冷却剤ポンプ,BLDCエンジンの冷却剤ポンプ,24VDC高圧冷却剤ポンプ |
||

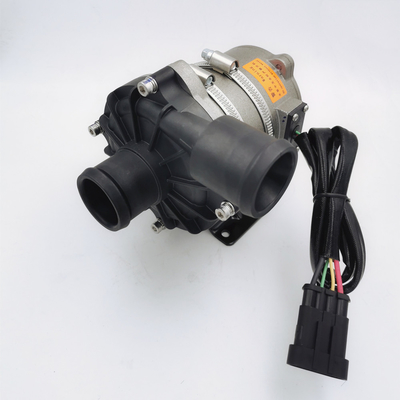

BSP-P300-CANシリーズ ブラシレスDCの水ポンプ
/循環/可変的頻度/低雑音/盾pump/CAN制御後押し
常州Bextremeの貝モーター技術Co.、株式会社
■適用
それらは雑種バス、雑種の乗用車、電気自動車、列車、船および他の暖房および冷却の循環システムで広く利用されていた。
■特徴
◆遠心ポンプ
◆磁力伝達（盾ポンプ構造）
◆高性能ブラシレスDCモーター、低い電力の消費、高性能、長い耐用年数。
◆実用温度の広い範囲を使って
◆でき制御する
◆一定した流れの制御を使って
◆逆の極性の保護
◆乾燥した連続した保護
◆現在の保護上の電圧に、
◆積み過ぎ、過熱保護
■技術的な記述（液体と接触する関連の部分）
ポンプ ヘッド ハウジング:PPS+GF
インペラー:PPS+GF
盾キャビティ:PPS+GF
シャフトの袖:カーボン樹脂の複合材料
シャフト:ステンレス鋼 シャフト
磁石ハウジング:ナイロン プラスチックcapsulation
シール リング:EPDM
■運転装置（を含むモーター）
電磁石の運転:ナイロン プラスチックcapsulated磁石
ねじおよびナット:SU 304のステンレス鋼
運転モーター:ブラシレス モーター
モーターwireframe:PPA GF
ポンプ ハウジング:サンドブラスティングおよび受胎の処置のダイカストで形造る アルミニウム場合
ブラケット:炭素鋼
ブラケットのたが:SU 304のステンレス鋼
IP68評価に（en60529）基づいて防水
コネクター モデル:AMP282106-1 （PlugAMP282088-1に一致させた）
ノズルの直径:40mm/25mm
■モデル仕様（書）
BSP-P300-CAN-25 （25mmのノズル）
BSP-P300-CAN-40 （40mmのノズル）
■指示の取付け
BSP-P300-CANシリーズ ポンプは事前に入力されて要求する遠心ポンプである、
ポンプはシステムの最も低い位置にインペラーが液体で常に浸るか、または力の前にポンプを事前に入力したことを保障するために取付けられている。
1:ポンプはできるのに（乾燥動くことの15分後に、自動的にモーターを停止し） 15分の間乾燥動き、乾燥したランニング作り騒音を乾燥動くべきでなく、シャフトおよびシャフトの袖にまた摩耗を増加する。
2:小さい直径のホース ポンプ入口を使用したら否定的な圧力によるポンプ入口を、接続するポンプ、パイプラインを通したポンプへの外の空気より容易な入口で推薦された直径の管を使用しなさい、ポンプ性能低下を作り、また気泡はポンプへの損傷をする。
3:ポンプ入口の方向から見られるように、インペラーは右回りに回る（出口港の矢を見るため）。
4:ポンプは縦に取付けられていたとき、出口港縦に取付けられているか、または水平に取付けることができる（図1）を上向きべきである見なさい。
5:乾燥動くことを避けるため（インペラーにはまり込む空気）、水ポンプの出口港は縦またはインペラーの甲革にべきである。（図1）を見なさい
6:接続された管は（または20cmの肘無し）容易に排出される空気を作るために出口の管使用されるべきではない90度以下縦に取付けられるべきである
肘（図2）を見なさい。
7:液体媒体として大きい穀物の不純物の液体との海水か他の重い汚染を使用できない。
■温度変数
中型の液体の温度:-40℃への+100℃ （- + 212°F）への40°F
働く周囲温度:-40℃への+120℃ （- +248°F）への40°F
保管温度:-40℃への+70℃ （- 40°Fへの+158°F） （100まで℃、しかし耐用年数を短くする）
■システム圧力
2.5棒への-0.2 （100℃ （212°F）。
耐用年数は評価される電圧および36℃ （86°F）周囲温度に基づく20,000時間以上である。
■電圧範囲
評価される24V水ポンプ、実行可能な範囲18V - 32V
モーターが包囲された熱放射--にさらされるには広い電圧の範囲のおよび温度ことができるが、余分なか余りにも低電圧および温度で使用するモーターの耐用年数に影響を与え、ポンプはできない。
中型の液体:純粋な水、液体混合物（60%のグリコールの下のが付いている水）
|
定常電圧 （VDC） |
評価される力 （w） |
最大流 （L/H） |
次元 （mm） |
重量 （g） |
| 18V-32V （24V） | 300W±10W | 3000L/H | 154*115*132 | 1820g |
| 最高の頭部:21M |
■電気変数
コネクター モデルおよび対応する電気特性（図3）を見なさい:
| コネクター モデル:AMP282106-1 | 1 | 2 | 3 | 4 | ||
| 一致させたコネクター モデル:AMP282088-1 | GND | 缶:L | 缶:H | DC+ |
■注意
1. 働く周囲温度:- 40℃--120℃は、触媒作用3要素取付けの間に、ガス放電の管システムおよびエンジンの近くで避けることを試みるべきで労働環境の温度を保障する。
2. 水ポンプの設置位置は干潮レベルの近くでできるだけ、ポンプの耐用年数を拡張するべきである。
4. 挨りだらけの環境にはほど遠いポンプを、塵である有害に減らす耐用年数を使用しなさい
5. 水の純度への注意込み合いに、避け、ポンプの耐用年数を減らすためにインペラー妨げた
■パフォーマンス パラメータ
