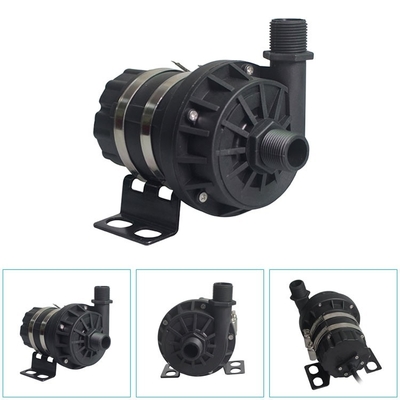

モバイル電気自動車充電システム 自動車用クーラント DC ブラシレス ウォーター ポンプ

モバイル電気自動車充電システム 自動車用クーラント DC ブラシレス ウォーター ポンプ

* 必須パラメータ: ソーラー ウォーター ポンプ、72VDC、62FT、92GPM、入口/出口直径 48 mm の太陽光発電プール ポンプ、2 つの 330W ソーラー パネル、36V シリーズの設置に適しています。地下のプールポンプは、特に塩水のために、家庭や産業で広く使用されています.注意：ソーラーパネルは含まれていません。カスタマイズされた仕様が利用可能です。
* 強力なポンプ: 当社のプール ポンプには、900W の純粋なステンレス モーターが搭載されており、錆びにくく、耐久性があり、強力です。また、流量を最大化し、騒音を最小限に抑えるインペラーも備えています。モーターは内蔵の熱トリガー保護により、稼働中に過熱せず、長寿命です。
* 精巧な詳細: 簡単に掃除できるように取り外し可能な大きなフィルター バレルがあり、その透明な蓋はあなたに
バレル内の下水がはっきりと見えます。密閉度の高い設計により、水漏れを防ぎ、ポンプ水の正常な動作を保証します。ポンプは、ソーラーパネルを介して太陽からエネルギーを得るため、便利でお金を節約できます。
* 豊富なアクセサリー: 当社のソーラーウォーターポンプは、商用グレードの強化熱可塑性樹脂で構成され、頑丈で、
腐食に強く、高い強度と耐久性を確保します。当社のポンプには、コントローラーと、ポンプをソーラーパネルに接続できるケーブルも付属しています。フィルターのふたを簡単かつ便利に取り外すのに役立つプラスチック製のレンチがあります。
*幅広い用途：ソーラープールポンプは、スイミングプール、温泉、養魚池、および灌漑システムに最適です。さまざまなポンプ水のニーズに応じて選択できます。インストールする必要はほとんどありません。使いやすい。それはあなたの完璧な選択になります。

■技術解説（接液部関連）

ポンプ ヘッド ハウジング: ダイカスト アルミニウム合金

インペラー: PPS+GF

シールドキャビティ：PPS+GF

シャフトスリーブ：カーボランダム複合材料

シャフト：ステンレス（3CR14）シャフト

マグネット ハウジング: PPS プラスチック カプセル化

シールリング：EPDM

EMC: グレード 3

騒音:≤60dB

■駆動装置（モーター含む）

駆動ローター：PPS樹脂カプセルマグネット

ねじ・ナット：SUS304ステンレス

駆動モーター：ブラシレスDCモーター

モーターワイヤーフレーム：PPA GF

ポンプ ハウジング: サンドブラストおよび陽極酸化 + PE 粉体塗装を施したダイカスト アルミニウム ケース。

ブラケット：スチール

ブラケットフープ: US 304 ステンレス鋼

IP68 評価に基づく防水 (en60529)

コネクタモデル: 325304061AAH (一致するプラグ 325304061AMH)

ノズル径：41mm（1.61インチ）

■取付説明書

OWP-BL43-402CAN シリーズ ポンプは、事前に充填されたものを必要とする遠心ポンプです。

システムの最も低い位置に取り付けられたポンプは、インペラーが常に液体に浸されているか、電源を入れる前にポンプに事前に充填されていることを確認します。



1: ポンプは 15 分間の空運転が可能であっても、空運転を行ってはなりません (15 分間の空運転の後、自動的に停止します)。空運転は騒音を発生させ、シャフトとシャフト スリーブの摩耗も増加させます。

2: ポンプ入口を接続する推奨直径のパイプを使用します。より小さい直径のホース ポンプ入口を使用する場合は、ポンプ内の負圧により、外気がパイプラインを介してポンプに入りやすくなり、ポンプの性能が低下します。 、また気泡がポンプに損傷を与えます。

3：ポンプ入口方向から見て、インペラは時計回りに回転します（出口ポートの矢印を参照）。

4: ポンプは、垂直または水平に取り付けることができます (図 1 を参照)。垂直に取り付ける場合、出口ポートは上向きにする必要があります。

5: 空運転 (空気が羽根車に詰まる) を避けるために、ウォーターポンプの出口ポートは垂直または羽根車の上部にある必要があります。(図 1 を参照)

6: 接続されたパイプは、空気を排出しやすくするために、垂直に取り付ける必要があります (または 20cm のエルボなし)。アウトレット パイプは、90 度未満のエルボを使用しないでください (図 2 を参照)。

7: 液体媒体として大きい粒不純物の液体が付いている海水か他の重度の汚染を使用できません。

図1 図2

■温度 パラメータ

中液温度：-40℃～+85℃ (-40°F～+185°F)

作業周囲温度: -40℃ ～ +85℃ (-40°F ～ +185°F)

保管温度: -40℃ ～ +70℃ (-40°F ～ +158°F)

(100℃までですが、寿命が短くなります)

■システム圧力

-0.2 ～ 2.5 bar ( 100℃ (212°F))

耐用年数は、定格電圧および周囲温度 36℃ (86°F) に基づいて 20,000 時間以上です。

■電圧範囲

定格24Vウォーターポンプ、動作範囲18V～32V

モーターは幅広い電圧と温度で使用できますが、電圧と温度が高すぎたり低すぎたりするとモーターの寿命に影響を与えますが、ポンプは周囲の熱放射にさらすことはできません。

中液：混合液（グリコール60％以下の水）

■電気パラメータ

注意事項

1.作業周囲温度：-40℃〜-120℃、設置中は三要素触媒、ガス排出パイプシステム、エンジンの近くを避け、作業環境温度を確保してください。

2.ウォーターポンプの設置位置は、ポンプの耐用年数を延ばすために、できるだけ低水位に近づけてください。

4.ほこりの多い環境から離れた場所でポンプを使用してください。ほこりは耐用年数を縮めるために有害です。

5.水の純度に注意を払い、ポンプの寿命を縮めるために詰まりやインペラーの詰まりを避けてください

 性能パラメータ

■外形寸法
