| MOQ: | 1セット |
| 価格: | negotiable |
| 決済方法: | L/C、T/T |
| 供給能力: | 1ヶ月あたりの1000セット |
コンパクトな構造、小型、簡単な設置、高効率を備えたこの電子ウォーターポンプは、単段遠心ウォーターポンプです。ウォーターポンプの本体は、高品質のダイカストアルミニウム合金で作られています。内部のBLDCモーターにより、ポンプは連続的に動作します。メンテナンス不要で、優れた品質の長寿命と低メンテナンスコストでお客様から信頼されています。PWM 速度制御を備えた Bextreme Shell OWP-BL43-408T シリーズ。技術データを入手するにはクリックしてください ここ

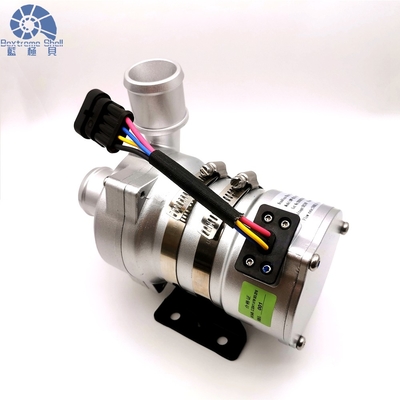

Bextreme Shell OWP-BL43-408T シリーズ ブラシレス DC ウォーターポンプ
昇圧・循環・周波数可変・低騒音・渦巻きポンプPWM制御・故障診断
ポンプヘッドハウジング: ダイカストアルミニウム合金
インペラ: PPS + GF
シールドキャビティ: PPS+GF
シャフトスリーブ：カーボランダム複合材料
シャフト：ステンレス(3CR14)シャフト
マグネットハウジング: PPS プラスチックカプセル化
シールリング：EPDM
EMC: グレード 3
騒音:≤61dB
駆動ローター：PPSプラスチックカプセル封入磁石
ネジ・ナット：SUS304ステンレス
駆動モーター：ブラシレスDCモーター
モーターワイヤーフレーム：PPA GF
ポンプハウジング: サンドブラストと陽極酸化処理を施したダイカストアルミニウムケース + PE 粉体塗装。
ブラケット: スチール
ブラケットフープ: US 304 ステンレス鋼
IP68 等級 (en60529) に基づく防水性
コネクタモデル: AMP282106-1 (プラグ AMP282088-1 に適合)
ノズル直径: 38 ミリメートル (1.5 インチ)
|
動作電圧 (VDC) |
定格出力 (W) |
定格流量 (左/横) |
寸法 （んん） |
重さ (g) |
|
18V-32V(24V) |
240W |
Q=2400L/H、 高さ=17m |
185*90*155 |
2200g |
コネクタのモデルと対応する電気的特性 (以下を参照)
|
AMP282106-1 (適合プラグ AMP282088-1) |
1 (ブラック) | 2 (黄色) | 3(ブルー) | 4(レッド) |
|
GND |
故障 フィードバック |
PWM |
+24V |
| デューティサイクル | 説明 |
述べる： 1:PWMデューティサイクル計量誤差±2% 2:PWM電圧:24VDC、周波数:50-1000Hz 3:推奨PWM周波数:500Hz 4: PWM 切断として 0% デューティを推奨 |
| 0%≦デューティ≦10% | PWMモード（停止） | |
| 10%≦デューティ≦55% | PWMモード（最低速度） | |
| 56%≤デューティ≤90% | PWMモード（直線速度制御範囲） | |
| 90%≦デューティ≦100% | PWMモード（最高速度制限） |
推奨ワイヤサイズは(3%の電圧降下に基づく)です。
※ワイヤーの長さはポンプからバッテリーまでの距離を指します。
| 線径 | 使用した最長のワイヤー* |
| 24V | |
| 1.5mm² | 16m |
| 2.5mm² | 25メートル |
| 3 mm² | 31m |
| 4 mm² | 40メートル |
媒体液温：-40℃～+85℃（-40°F～+185°F）
使用周囲温度: -40℃ ～ +120℃ (-40°F ～ +248°F)
保管温度: -40℃ ～ +70℃ (-40°F ～ +158°F)
(100℃までですが、寿命が短くなります)
媒体液体: 液体混合物 (60% 未満のグリコールを含む水)
定格DC24Vウォーターポンプ、動作範囲18V～32V
モーターは幅広い電圧と温度で使用できますが、過剰または低すぎる電圧と温度は BLDC モーターの耐用年数に影響を及ぼしますが、ポンプは周囲の熱放射にさらされることはできません。
■取付説明書OWP-BL43-408T シリーズ ポンプは、事前充填が必要な遠心ポンプです。
インペラが常に液体に浸るようにポンプをシステムの最も低い位置に設置するか、電源を入れる前にポンプを事前に液体に浸します。
1: この電動ウォーターポンプは空運転しないでください。15 分間空運転できますが (15 分間空運転した後、自動的に停止します)、空運転すると騒音が発生し、シャフトの摩耗も増加します。シャフトスリーブ。
2:ポンプ入口に接続する推奨直径のパイプを使用してください。より小さい直径のホースポンプ入口を使用する場合、ポンプ内の負圧により、外気がパイプラインを通じてポンプに入りやすくなり、ポンプの性能が低下します。 、また気泡によりポンプが損傷します。
3：ポンプ入口方向から見て羽根車は右回転します（吐出口の矢印参照）。
4: ポンプは垂直または水平に取り付けることができます (図 1 を参照)。垂直に取り付ける場合は、出口ポートが上になる必要があります。
5: 空運転（羽根車に空気が詰まる）を避けるために、ウォーターポンプの出口ポートは垂直または羽根車の上部にある必要があります。(図 1 を参照)
6: 接続されたパイプは、空気を排出しやすくするために垂直に取り付けてください (または 20cm 以内にエルボがない)。出口パイプは 90 度未満のエルボで使用しないでください (図 2 を参照)。
7: 液体媒体として大きな粒子の不純物液体を含む海水またはその他の重度の汚染を使用することはできません。
図1 図2
ハイブリッドバス、ハイブリッド乗用車、電気自動車、電車、船舶などの冷暖房循環システムに広く使用されています。
1.Q: サンプルを注文できますか?
はい、品質をテストして確認するためのサンプル注文を歓迎します。混合サンプルも許容されます
2.リードタイムはどうですか
お支払い後、通常30日程度かかります。
3.技術サポートを提供しますか?
はい。当社は強力な研究開発能力を持っており、必要に応じて技術サポートを提供できます。
4. 発送方法は?
DHL、UPS、FEDEXなどに従って商品を発送します。
5. 製品が自分に適しているかどうかはどうすればわかりますか?
まず、製品に関する詳細情報を提供していただく必要があります。ご要望の仕様に合わせて商品をご提案させていただきます。ご確認後、サンプルをご用意させていただきます。また、お客様の製品の用途に応じて、いくつかの優れた進歩を提供します。
