| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 決済方法: | L/C、T/T |
| 供給能力: | 1ヶ月あたりの1000セット |
増強/循環/変頻/低騒音/遠心ポンプ PWM制御/故障診断
ハイブリッドバス,ハイブリッド乗用車,電気自動車,列車,船舶,その他の暖房・冷却循環システムで広く使用されています.

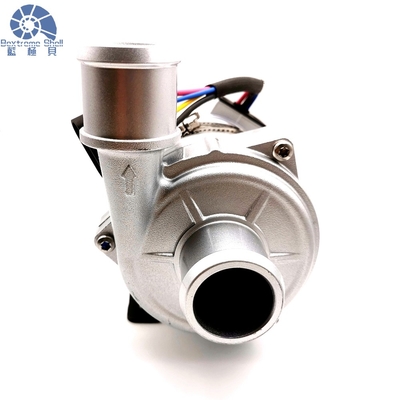

この電子水ポンプは コンパクトな構造,小型,安装が簡単,高効率で,単段式遠心水ポンプです.水ポンプのボディは,高品質のダイ鋳型アルミニウム合金から作られています.BLDCモーターは,内部で保養なしでポンプを継続的に動作させています. そして,良い品質,長い使用寿命,低保守コストで顧客が信頼しています.
駆動ローター:PPSプラスチックカプセル化磁石
スクロールとナッツ: SUS 304ステンレス鋼
駆動モーター: ブラシのない直流モーター
モーターワイヤフレーム:PPA GF
ポンプハウジング:砂吹きとアノジス +PE粉末コーティングの付いたアルミニウムケース
スチール
ブラケットリング:US 304ステンレス鋼
IP68 評価に基づく防水性 (en60529)
接続モデル: AMP282106-1 (マッチしたプラグ AMP282088-1)
ノズルの直径:38mm (1.5インチ)
ポンプヘッドのホイスリング: 鋳造アルミ合金
インペラー:PPS+GF
シールド空洞:PPS+GF
シャフトカバー:カーボリンダム複合材料
シャフト:ステンレス鋼3CR14シャフト
マグネットハウジング:PPSプラスチックカプセル
シールリング:EPDM
EMC:グレード3
騒音:≤61dB
| 作業サイクル | 記述 |
コメント: 1:PWM デューティサイクル メトリックエラー±2% 2:PWM電圧:24VDC,周波数:50-1000Hz 3:推奨PWM周波数:500Hz 4: PWMの切断として推奨する 0% の課税 |
| 0%≤税率≤10% | PWMモード (ストップ) | |
| 10%≤税率≤55% | PWMモード (最小速度) | |
| 56%≤税率≤90% | PWMモード (線形速度制御範囲) | |
| 90%≤税率≤100% | PWMモード (最大速度制限) |
推奨するワイヤのサイズは (電圧の3%低下に基づいて)
* 電線の長さはポンプから電池までの距離を意味します
| ワイヤダイア | 最も長いワイヤー* |
| 24V | |
| 1.5 mm2 | 16m |
| 2.5 mm2 | 25m |
| 3mm2 | 31m |
| 4mm2 | 40m |
|
動作電圧 (VDC) |
定位電源 (W) |
定数流量 (L/H) |
サイズ (mm) |
体重 (g) |
|
18V〜32V〜24V |
240W |
Q=2400L/H H=17m |
185*90*155 |
2200g |
コネクタモデルと対応する電気特性 (下図のように)
|
AMP282106-1 (プラグ AMP282088-1と一致) |
1 (黒) | 2 (黄) | 3 (青) | 4 (赤) |
|
GND |
欠点 フィードバック |
PWM |
+24V |
中間液体温度: -40°Cから+85°C (-40°Fから+185°F)
作業環境温度: -40°Cから+120°C (-40°Fから+248°F)
保存温度: -40°C から +70°C (-40°F から +158°F)
(最大100°C,使用寿命が短くなる)
中等液体:液体混合物 (60%未満のグリコールを含む水)
-0.2〜2.5bar (100°Cから212°F)
使用寿命は,定位電圧と36°C (85°F) の環境温度に基づいて2万時間以上である.
24Vの名水ポンプ,動作範囲は18Vから32V
モーターは電圧と温度の幅が広い範囲で使用できますが,電圧と温度が過剰または低すぎるとモーターの使用寿命に影響します.ポンプは,周囲の熱放射線に曝せない..
■ 設置 指示OWP-BL43-408Tシリーズのポンプは,プリフイルを必要とする遠心ポンプです.
ポンプは,プロペラーが常に液体に浸透していることを確保するために,システムの最も低い位置に設置された,または電源をオンにする前にポンプを事前に満たした.
1この電気水ポンプは,ドライランニングを 15 分間行うことができますが,ドライランニングは禁止されます (15 分間のドライランニング後,自動的に停止します).ドライランニングは騒音になります.また,軸と軸袖に磨きを増やす.
2ポンプの入口を接続する推奨直径のパイプを使用します.外気はパイプラインを通ってポンプに入りますポンプの性能が低下し 空気泡がポンプにダメージを与えます
3: ポンプの入口方向から見ると,プロペラーは時計回りの方向に回転します (出口口の矢印を参照).
4: ポンプは垂直または水平に設置できます (図1参照) 垂直に設置すると,出口口は上向きでなければなりません.
5ドライランク (ホイップラーに空気が詰まる) を避けるために,水ポンプの出口口は垂直またはホイップラーの上部に位置する必要があります (図1参照).
6: 接続管は垂直に (または20cmで肘がない) 設置され,空気が簡単に放出できるように,出口管は肘の90度以下に使用してはならない (図2参照).
7: 大粒の不純液体を含む海水やその他の重量汚染物質を液体媒体として使用することはできません.
