| MOQ: | 1セット |
| 価格: | negotiable |
| 標準パッケージ: | PE バッグ + カートン |
| 配達期間: | 5-10days |
| 決済方法: | L/C、paypal T/T |
| 供給能力: | 1ヶ月あたりの10000セット |

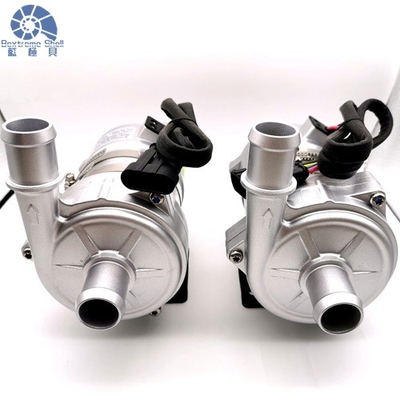

ベクストリームシェル OWP-BL43-426Tシリーズ ブッシュレス直流水ポンプハイブリッドバス,ハイブリッド乗用車,電気自動車,列車,船舶,その他の暖房・冷却循環システムで広く使用されています.
増強/循環/変頻/低騒音/遠心ポンプ PWM制御/故障診断
この電子水ポンプは コンパクトな構造,小型,安装が簡単,高効率で,単段式遠心水ポンプです.水ポンプのボディは,高品質の鋳型アルミニウム合金から作られています.BLDCモーターは,内部で保養なしでポンプを継続的に動作させています. そして,良い品質,長い使用寿命,低保守コストで顧客が信頼しています.
| 作業サイクル | 記述 |
コメント: 1:PWM デューティサイクル メトリックエラー±2% 2:PWM電圧:24VDC,周波数:1KHz 3推奨PWM停止作業サイクル:7% 4: PWMの切断として推奨する 0% の課税 |
| 0%≤税率≤10% | PWMモード (ストップ) | |
| 11%≤税率≤55% | PWMモード (最小速度) | |
| 56%≤税率≤90% | PWMモード (線形速度制御範囲) | |
| 90%≤税率≤100% | PWMモード (最大速度制限) |
推奨するワイヤのサイズは (電圧の3%低下に基づいて)
* 電線の長さはポンプから電池までの距離を意味します
| ワイヤダイア | 最も長いワイヤー* |
| 24V | |
| 1.5 mm2 | 16m |
| 2.5 mm2 | 25m |
| 3mm2 | 31m |
| 4mm2 | 40m |
|
動作電圧 (VDC) |
定位電源 (W) |
定数流量 (L/H) |
サイズ (mm) |
体重 (g) |
|
18V〜32V〜24V |
240W |
Q=2400L/H H=17m |
193*90*1595 |
2200g |
コネクタモデルと対応する電気特性 (下図のように)
|
AMP282106-1 (プラグ AMP282088-1と一致) |
1 (黒) | 2 (黄) | 3 (青) | 4 (赤) |
|
GND |
欠点 フィードバック |
PWM |
+24V |
モーターは電圧と温度の幅が広い範囲で使用できますが,電圧と温度が過剰または低すぎるとモーターの使用寿命に影響します.ポンプは,周囲の熱放射線に曝せない..
中等液体:液体混合物 (60%未満のグリコールを含む水)
■ 注意1作業環境の温度:-40°C-120°C, 設置中に3要素催化,ガス放出管システムとエンジンの近くを避け,作業環境の温度を確保する必要があります.
2ポンプの使用寿命を延長するために,水ポンプの設置位置は,可能な限り低水位に近いものでなければなりません.
3ポンプは,使用期間を短縮するために,粉塵の環境から離れて使用してください.
4ポンプの使用寿命を短縮するために,詰め込みとインペラーをブロックしないように,水の純度に注意してください
駆動ローター:PPSプラスチックカプセル化磁石
スクロールとナッツ: SUS 304ステンレス鋼
駆動モーター: ブラシのない直流モーター
モーターワイヤフレーム:PPA GF
ポンプハウジング:砂吹きとアノジス +PE粉末コーティングの付いたアルミニウムケース
スチール
ブラケットリング:US 304ステンレス鋼
IP68 評価に基づく防水性 (en60529)
接続モデル: AMP282106-1 (マッチしたプラグ AMP282088-1)
ノズルの直径:25mm (1インチ)
ポンプヘッドのホイスリング: 鋳造アルミ合金
インペラー:PPS+GF
シールド空洞:PPS+GF
シャフトカバー:カーボリンダム複合材料
シャフト:ステンレス鋼3CR14シャフト
マグネットハウジング:PPSプラスチックカプセル
シールリング:EPDM
EMC:グレード3
騒音:≤61dB
中間液体温度: -40°Cから+85°C (-40°Fから+185°F)
作業環境温度: -40°Cから+120°C (-40°Fから+248°F)
保存温度: -40°C から +70°C (-40°F から +158°F)
(最大100°C,使用寿命が短くなる)
サーバー熱管理システム
