6000LH 250 ワット電動ウォーターポンプ電気自動車エンジニア車両バッテリー冷却熱管理システム





OWP-BL43-450T 自動車用電子ウォーター ポンプは、コンパクトな構造、小型、簡単な設置、高効率を備えた単段遠心ウォーター ポンプです。ウォーター ポンプの本体は、高品質のダイカスト アルミニウム合金で作られています。BLDC モーター内部にあるため、当社のポンプはメンテナンスなしで継続的に稼働でき、耐用年数が長く、メンテナンスコストが低いため、お客様に選ばれています。





■ パフォーマンスカーブ





■電気的パラメータ

動作電圧 (VDC)	定格出力 (W)	定格流量 (左/横)	寸法 （んん）	重さ (g)
18V-32V(24V)	250W	Q=6000L/H、 高さ=8m	195*90*145	2200g



コネクタのモデルと対応する電気的特性 (以下を参照)

AMP282106-1 (適合プラグ AMP282088-1)	1 (ブラック)	2 (黄色)	3(ブルー)	4(レッド)
	GND	故障 フィードバック	PWM	+24V







■PWMキャラクター

デューティサイクル	説明	述べる： 1:PWMデューティサイクル計量誤差±2% 2:PWM電圧:24VDC、周波数:1KHz 3:推奨PWM周波数:500Hz 4: PWM 切断として 0% デューティを推奨
0%≦デューティ≦10%	PWMモード（停止）
10%≦デューティ≦55%	PWMモード（最低速度）
55%≦デューティ≦90%	PWMモード（直線速度制御範囲）
90%≦デューティ≦100%	PWMモード（最高速度制限）

推奨ワイヤサイズは(3%の電圧降下に基づく)です。



※ワイヤーの長さはポンプからバッテリーまでの距離を指します。



線径	使用した最長のワイヤー*
	24V
1.5mm²	16m
2.5mm²	25メートル
3 mm²	31m
4 mm²	40メートル





■温度パラメータ

媒体液温：-40℃～+85℃（-40°F～+185°F）

使用周囲温度: -40℃ ～ +120℃ (-40°F ～ +248°F)

保管温度: -40℃ ～ +70℃ (-40°F ～ +158°F)

(100℃までですが、寿命が短くなります)

媒体液：混合液（グリコール60％以下の水）



■電圧範囲

定格24Vウォーターポンプ、動作範囲18V～32V

モーターは幅広い電圧と温度で使用できますが、過剰または低すぎる電圧と温度はモーターの耐用年数に影響しますが、ポンプは周囲の熱放射にさらされることはできません。





■ システム圧力

-0.2 ～ 2.5 bar (100℃ (212°F)。

耐用年数は、定格電圧および周囲温度 36℃ (86°F) に基づいて 20,000 時間以上です。



■駆動装置（モーター含む）

駆動ローター：PPSプラスチックカプセル封入磁石

ネジ・ナット：SUS304ステンレス

駆動モーター：ブラシレスDCモーター

モーターワイヤーフレーム：PPA GF

ポンプハウジング: サンドブラストと陽極酸化処理を施したダイカストアルミニウムケース + PE 粉体塗装。



ブラケット: スチール

ブラケットフープ: US 304 ステンレス鋼

IP68 等級 (en60529) に基づく防水性

コネクタモデル: AMP282106-1 (プラグ AMP282088-1 に適合)

ノズル直径: 38 ミリメートル (1.5 インチ)



■技術説明（接液関連部品）

ポンプヘッドハウジング: ダイカストアルミニウム合金

インペラ: PPS + GF

シールドキャビティ: PPS+GF

シャフトスリーブ：カーボランダム複合材料

シャフト：ステンレス(3CR14)シャフト

マグネットハウジング: PPS プラスチックカプセル化

シールリング：EPDM

EMC: グレード 3

騒音:≤61dB





■製品の特徴

遠心力ポンプ

磁力伝達

高効率ブラシレス DC モーター、低消費電力、高効率、長寿命。

広い動作温度範囲

PWM信号速度制御

診断信号出力

定流量制御付き

逆極性保護

空運転保護

過電圧、過電流保護

過負荷、過熱保護





■外形寸法







■取付説明書

OWP-BL43-450T シリーズ ポンプは、事前充填が必要な遠心ポンプです。

インペラが常に液体に浸るようにポンプをシステムの最も低い位置に設置するか、電源を入れる前にポンプを事前に液体に浸します。



1: ポンプは 15 分間空運転できますが、空運転しないでください (15 分間空運転した後、自動的に停止します)。空運転すると騒音が発生し、シャフトとシャフト スリーブの摩耗も増加します。



2:ポンプ入口に接続する推奨直径のパイプを使用してください。より小さい直径のホースポンプ入口を使用する場合、ポンプ内の負圧により、外気がパイプラインを通じてポンプに入りやすくなり、ポンプの性能が低下します。 、また気泡によりポンプが損傷します。



3：ポンプ入口方向から見て羽根車は右回転します（吐出口の矢印参照）。



4: ポンプは垂直または水平に取り付けることができます (図 1 を参照)。垂直に取り付ける場合は、出口ポートが上になる必要があります。



5: 空運転（羽根車に空気が詰まる）を避けるために、ウォーターポンプの出口ポートは垂直または羽根車の上部にある必要があります。(図 1 を参照)



6: 接続されたパイプは、空気を排出しやすくするために垂直に取り付けてください (または 20cm 以内にエルボがない)。出口パイプは 90 度未満のエルボで使用しないでください (図 2 を参照)。



7: 液体媒体として大きな粒子の不純物液体を含む海水またはその他の重度の汚染を使用することはできません。





+

■注意事項

1.作業周囲温度：-40℃〜-120℃。設置中は三元触媒、ガス排出パイプシステム、エンジンに近づけないようにして、作業環境温度を確保してください。



2.ポンプの寿命を延ばすために、ウォーターポンプの設置位置はできるだけ低水位に近づける必要があります。



3.ポンプは粉塵の多い環境から離して使用してください。粉塵は寿命を縮める可能性があります。



4.水の純度に注意し、詰まりやインペラの詰まりを避けてポンプの寿命を縮めます。





技術データを入手してくださいここをクリック。



■ 用途

ハイブリッドバス、ハイブリッド乗用車、電気自動車、電車、船舶、その他の冷暖房循環システムに広く使用されています。

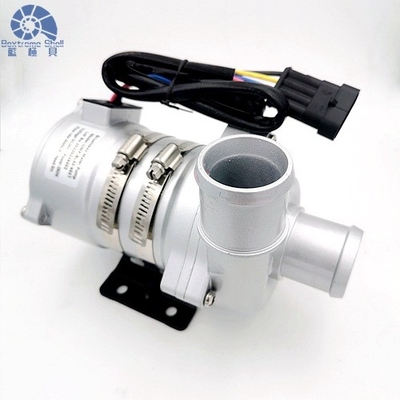

Bextreme Shell OWP-BL43-450T 自動車用電動ウォーターポンプ





昇圧・循環・周波数可変・低騒音・渦巻きポンプPWM制御・故障診断
