| MOQ: | 1セット |
| 価格: | negotiable |
| 標準パッケージ: | PE バッグ + カートン |
| 配達期間: | 5-10日 |
| 決済方法: | L/C、paypal T/T |
| 供給能力: | 1日あたりの1000セット |
| モデル番号 | JYQD-V6.5E |
| 作業温度 | -20°85°C |
| 稼働電圧 | 36Vから72V |
| 最大電流 | 16A |
| コント. 稼働電流 | 15A |
| PWM 速度制御 | PWM周波数:1-20KHZ 作業サイクル 0-100% |
| アナログ電圧回転調節 | 0〜5V |
| UV/L.V 保護 | はい |
| 速度パルス信号出力 | はい |
1. モーターの電圧と電力のパラメータが指定されたドライバーボードの範囲を超えないことを確認する.

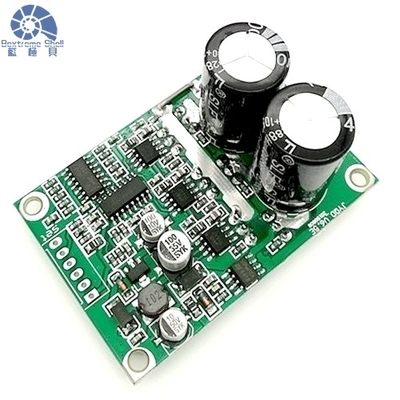

2.JYQD-V6.5Eドライバーボードは,ハウジングとヒートシンクなしの裸のボードです.モーターの電力が60W以下であれば,ヒートシンクを追加する必要はありません.普通の換気と井戸の隔離を保証するだけで. モーターの電力が100W以上であれば,下図のようにヒートシンクを追加する必要があります.
3ドライバーボード上の5V出力ポートは外部のデバイスを接続することを禁止します.それは速度調節と逆転のためのボードの外部ポテンチオメーターとスイッチにのみ適用されます.
4このドライバーボードは3相のブラシのないセンサーのないモーター運転効果が良くない場合 (例えば,起動 jitter,逆行,モーターの無負荷作業電流が大きすぎる場合,速度が安定していない効率が低く,負荷で起動できない.) 顧客は,最高の運転効果を達成するために,実際の状況に応じてドライバーボードの抵抗と容量を調整することができます.
5JYQD-V6.5Eのドライバボードには逆接続防止の保護がないことに注意してください.逆極性接続の場合,ドライバボードを永久に損傷します.
6. JYQD-V6.5E ドライバーボードの"Signal"端末は,モーターの速度パルス出力信号 (プッシュ・プル出力) で,最大出力電流は5mA未満です.
マルチ----モーターフェーズA
MB---- 運動段階B
MC---- 運動相C
GNDワシントンDC
VCC----DC +
5V----- ドライバボードの内部出力電圧
シグナル ---- モーターのスピード パルス信号出口ポート,5V パルス信号
Z/F---- 方向制御ポートを回転させます. 接続 5V 高レベルまたは接続なしは 前向き方向, 0 V 低レベル接続または接続 GNDは逆方向です.
VR----速度制御ポート. アナログ電圧線形速度調節 0.1v -5V,入力抵抗は20K Ohm,入力 PWM速度調節時にGNDに接続,PWM周波数:1-20KHZ; デューティサイクル 0-100%
GNDドライブボードの内部制御に使用されます
トルクこの機能を使用する前に板の固定トルクのための抵抗を取り除くことを確認してください (使用する前にこの機能を使用したい場合は,私たちと連絡してください)
3. ドライバーボードがモーターから50cm以上離れた場合,シールドケーブルを使用します.そうでなければ,正常な使用に影響を与える異常な運転につながる可能性があります.
4制御ポート距離: 2.54mm 電源ポート距離:3.96mm
5ドライバ MOSFET とヒートシンクまたは設置プレートとの間の隔熱に注意
,
1Q:サンプル注文できますか?
はい,私たちはサンプルを歓迎します テストと品質を確認します. 混合したサンプルは受け入れられます.
2- 待ち時間はどうだ?
支払いの30日後に通常です.
3技術サポートは?
はい.我々の会社は強力な研究開発能力を有し,必要に応じて技術サポートを提供することができます.
4送料はどうする?
商品はDHL,UPS,FEDEXなどで送ります.
5製品が私に合っているか どうやってわかるの?
商品の詳細を教えて下さい. 商品の仕様をご確認いただき,試料を用意します商品の利用に応じて 優待も提供します
