| MOQ: | 1セット |
| 価格: | negotiable |
| 標準パッケージ: | PE バッグ + カートン |
| 配達期間: | 5-10日 |
| 決済方法: | L/C、paypal T/T |
| 供給能力: | 1日あたりの1000セット |
| モデル番号 | JYQD-V6.7 |
| 動作温度 | -20～85℃ |
| 動作電圧 | 12V24V |
| 最大電流 | 3A |
| 連続使用電流 | 2A |
| PWM速度制御 | PWM周波数:1-20KHZ;デューティサイクル 0 ～ 100% |
| アナログ電圧速度調整 | 0-5V |
| OV / LV 保護 | はい |
| 車速パルス信号出力 | はい |
マ----モーターA相
MB---- モーター B 相
MC---- モーター C 相
GND----DC-
VCC----直流+
5V-----ドライバーボード内部出力電圧
SC---- モーター速度パルス信号出力ポート、5V パルス信号。
Z/F---- 回転方向制御ポート。「5V」のハイレベルを接続するか未接続は順方向、0Vのローレベルを接続するかGNDに接続するのは逆方向です。
VR----速度制御ポート。アナログ電圧線形速度調整 0.1v -5V、入力 PWM 速度調整時に GND に接続、PWM 周波数:1-20KHZ;デューティサイクル 0 ～ 100%
GND—ドライブボードの内部制御に使用
3. ドライバ基板とモータの距離が 50cm 以上ある場合は、シールド線を使用してください。そうしないと、異常な駆動が発生し、正常な使用に影響を与える可能性があります。
4.制御ポート距離: 2.54mm、電源ポート距離: 2.54mm
5.ドライバMOSFETとヒートシンクまたは取り付けプレート間の絶縁に注意してください。
1.モーターの電圧および電力パラメーターがドライバーボードの指定範囲を超えていないことを確認します。

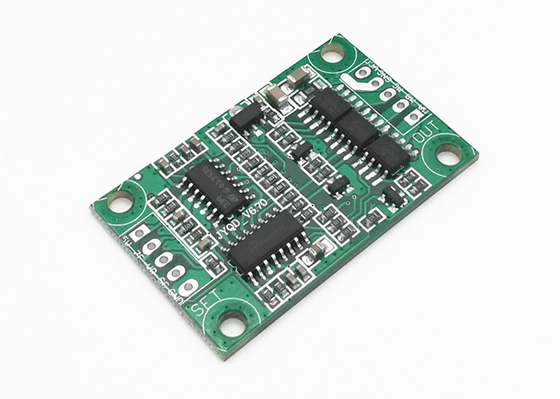

2.JYQD-V6.7ドライバーボードは、ハウジングとヒートシンクのないベアボードです。モーターの出力が 36W 未満の場合は、ヒートシンクを追加する必要はありません。通常の換気と十分な断熱を確保するだけで済みます。
3.ドライバーボードの5V出力ポートは外部デバイスの接続を禁止します。これは、速度調整および反転用のボードの外部ポテンショメータおよびスイッチにのみ適用されます。
4.このドライバーボードは次の目的で使用されます。三相ブラシレスセンサーレスモーター、ただし、すべての 3 相ブラシレスセンサーレスモーターには直接適していません。駆動効果が良くない場合（始動ジッター、逆転、モーターの無負荷動作電流が大きすぎる、速度が安定していない、効率が低い、負荷がかかると始動できないなど）場合は、顧客が調整できます。最適な駆動効果を実現するために、実際の状況に応じてドライバーボードの抵抗と静電容量を調整します（調整方法については添付ファイルを参照してください）
5.JYQD-V6.7ドライバーボードには逆接続防止保護がありません。極性を逆に接続するとドライバーボードに永久的な損傷を与える可能性があることに注意してください。
6.JYQD-V6.7ドライバ基板の「SC」端子はモータ速度パルス出力信号(プッシュプル出力)であり、最大出力電流は5mA未満です。
