| MOQ: | 1セット |
| 価格: | negotiable |
| 標準パッケージ: | PE バッグ + カートン |
| 配達期間: | 5-10日 |
| 決済方法: | L/C、paypal T/T |
| 供給能力: | 1日あたりの1000セット |
|
モデル |
実用温度 （℃） |
作動の電圧 （v） |
MAX現在の（A） |
連続的な動作電流 （a） |
PWMの速度の規則（1-20KHZ） |
アナログ電圧速度正規の（V） |
速度のパルス信号 出力 |
|
JYQD-V7.3E3 |
-20-85℃ |
12V-36V |
16A |
15A |
使用率 0-100% |
0-5V |
√ |
1. ホール センサーの港
Ha---ホール
Hb---ホールb
Hc---ホールc
GND---GND
5V---5V出力
2. 制御港
5V —運転者板速度の調節および反位操作のための内部出力電圧、外的な電位差計またはスイッチ
Z/F —回転方向制御港。「5V」high-levelを接続しなければか、またはである前方方向、低レベル0ボルトを接続するために接続しなさいまたはGNDに接続することは反対方向ではない。
VR —速度制御の港。入力PWM速度の規則、PWMの頻度時アナログ電圧線形速度正規0.1v -5VはGNDと、入力抵抗20Kオーム、接続するである:1-20KHZ;使用率0-100%
EL —左舷制御を可能にしなさい。5Vを接続しないか、または操作を許可するために接続しなさい操作を禁止するためにGNDを接続しなさい。
信号の速度のパルス信号の出力
運転者板内部制御のためにGND使用される
3. 力の港
MA----モーター段階A
MB----モーター段階B
MC----モーター段階C
P-----DC-
P+----DC +
4. 運転者板にモーターからの50以上のcmの間隔があったら保護されたワイヤーを使用しなさい、さもなければ正常な使用に影響を与える異常な運転をもたらすかもしれない。
5. 制御港の間隔:2.54mmの力の港の間隔:3.96 mm
6. 運転者MOSFETおよび脱熱器または設置版間の絶縁材への注意。

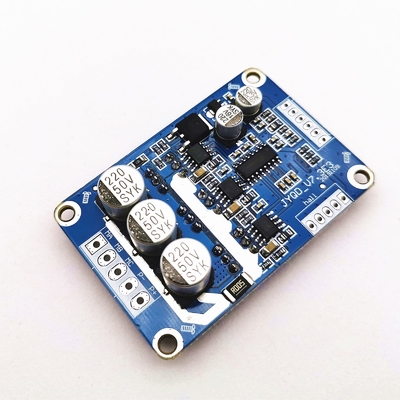

1. JYQD-V7.3E3はハウジングなしに運転者板であり、脱熱器、脱熱器なしで100ワットの下でモーターを運転できるが正常な換気を必要とする。
2. 120°でホール ホールが付いているブラシレスdcモーターに適当、ラインによって順序が、対応しているすべての製造業者のホールは実際の状態に従ってホール ライン順序か最もよい運転の効果を達成するためにモーター三相ライン順序を調節できない。
3. ドライブ板の5V出力ポートは外部力装置を接続するのを禁止される。それは速度の調節、代わりのための外的な電位差計かスイッチにだけ適当および可能になる操作である
4. 指定されるように範囲を超過しないためにことをモーターの電圧および力変数確認しなさい。
