商品の詳細:
|
| 最高の流れ: | 15A | 連続的な働く流れ: | 7A |
|---|---|---|---|
| 作動の電圧: | 12V-36V | O.V \ L.Vの保護: | 肯定 |
| PWMの速度制御: | 肯定 | 速度のパルス信号の出力: | 肯定 |
| ハイライト: | 36Vブラシレス モーター コントローラー,15Aブラシレス モーター コントローラー,信号の出力BLDC運転者板 |
||

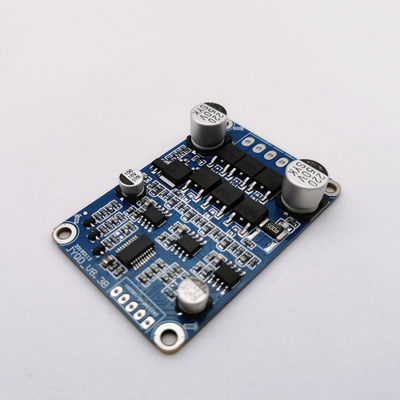

| 型式番号 | JYQD-V8.3E |
| 作動の臨時雇用者。 | -20-85℃ |
| 作動の電圧 | 12V-36V |
| 最高の流れ | 15A |
| 現在のCont.working | 15A |
| PWMの速度制御 | PWMの頻度:1-20KHZ;使用率0-100% |
| アナログ電圧速度の規則 | 0-5V |
| O.V / L.Vの保護 | 肯定 |
| 速度のパルス信号の出力 | 肯定 |
1. 指定されるように運転者板の範囲を超過しないためにことをモーターの電圧および力変数確認しなさい。
この運転者板は3-phaseブラシレスsensorlessモーターのために使用されるが、すべての3-phaseブラシレスsensorlessモーターに直接適しない。
2. 運転の効果がよくなければ（逆転するジッターの開始のような現在のモーターnoloadの働くことは余りに大きい、速度は安定していない、効率は低く、開始upwithの負荷できない。）調節をする顧客は実際の状態に従って最もよい運転の効果を達成するために運転者板の抵抗そしてキャパシタンスを調節できる（付属品を方法については見るため）
3. ハウジングおよび脱熱器のないJYQD_V8.3Eの運転者板。60Wのそれの下のモーターの力が脱熱器を加える必要はなければただ正常な換気および健康な絶縁材を保障する必要がある。モーターの力が次として60Wのそれよりもっと図表のような脱熱器を加えなければならなければ。
4. JYQD_V8.3Eの運転者板に反逆の関係の保護がないノート、それを永久に損なう運転者板を逆転させた極性の関係なら取りなさい。
運転者板の5.The 5Vの出力ポートは外部デバイスを接続するために禁止する。それはにだけ適当である
速度の規則および逆転のための板の外的な電位差計そしてスイッチ。
JYQD_V8.3Eの運転者板の6.The 「M」ターミナルはモータ速度のパルス出力機構信号である（プッシュ プル
出力）、および最大出力の流れは5mAよりより少しである。
1.Power港
MA----モーター段階A
MB----モーター段階B
MC----モーター段階C
GND----DC-
VCC----DC +
2.Control港
5V-----運転者板内部出力電圧
M----モータ速度のパルス信号の出力ポート、5Vパルス信号
Z/F----回転方向制御港。「5V」high-levelを接続しなければか、またはである前方方向、低レベル0ボルトを接続するために接続しなさいまたはGNDに接続することは反対方向ではない。
VR----速度制御の港。入力PWM速度の規則、PWMの頻度時アナログ電圧線形速度正規0.1v -5VはGNDと、入力抵抗20Kオーム、接続するである:1-20KHZ;使用率0-100%
ドライブ板内部制御のためにGND使用される
3.Useは運転者板にモーターからの50以上のcmの間隔があればワイヤーを保護した、さもなければ正常な使用に影響を与える異常な運転をもたらすかもしれない。
4.Control港の間隔:2.54mmの力の港の間隔:3.96 mm
運転者MOSFETおよび脱熱器または設置版間の絶縁材への5.Pay注意。
