PWM 周波数速度調整付き 700W DC ブラシレス モーター ドライバー ボード

PWM周波数1-20KHzおよび動作温度-20℃〜+85℃のDCブラシレスモータードライバーボード

製品説明：

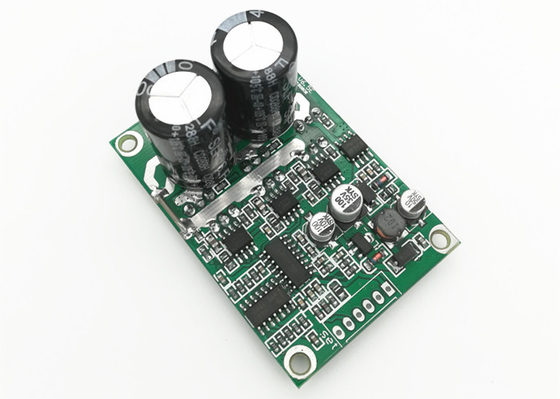

DC ブラシレス ドライバー ボードとも呼ばれる直流ブラシレス ドライバー ボードは、DC ブラシレス モーターを制御するために特別に設計された高度なモーター ドライバーです。±0.5%の優れた速度調整精度を備えた高性能・高効率のBLDCドライバーボードです。36V ～ 72V DC の幅広い入力電圧範囲と完全な互換性があり、最大 16A の最大電流をサポートできます。基板サイズは63mm*42.5mm*33mmと小型で、速度制御範囲は0～100%です。DC ブラシレスモーターの信頼性が高くスムーズな動作を実現するように設計されています。

特徴：

• 商品名：ブラシレスDCドライバーボード
• 入力電圧:DC36V～72V
• PWM デューティ サイクル:0～100%
• 作業温度：-20℃～+85℃
• 色：緑
• サイズ：63mm*42.5mm*33mm
• 製品の種類：DCブラシレスモータードライバーボード
• 製品モデル：BLDCドライバーボード

配線図：

1.制御ポート

1. 5V -----ドライバーボード内部出力電圧
2. 信号 ---- モーター速度パルス信号出力ポート、5V パルス信号。
3. Z/F---- 回転方向制御ポートです。「5V」のハイレベルを接続するか未接続は順方向、0Vのローレベルを接続するかGNDに接続するのは逆方向です。
4. VR ----速度制御ポート。アナログ電圧線形速度調整 0.1v -5V、入力抵抗は 20K オーム、入力 PWM 速度調整時に GND に接続、PWM 周波数: 1-20KHZ;デューティサイクル 0 ～ 100%
5. GND—ドライブボードの内部制御に使用されます
6. トルク— 起動トルク調整用の場合は、この機能を使用する前に必ず基板上の固定トルク用抵抗を取り外してください（この機能を使用したい場合は、使用前にお問い合わせください）

2.電源ポート

MA ---- モータ A 相 MB ---- モータ B 相 MC---- モータ C 相 GND ----DC-

VCC----DC+

3. ドライバ基板とモータの距離が 50cm 以上ある場合は、シールド線を使用してください。そうしないと、異常な駆動が発生し、正常な使用に影響を与える可能性があります。

4.制御ポートの距離: 2.54mm、電源ポートの距離: 3.96mm

5.ドライバMOSFETとヒートシンクまたは取り付けプレートとの間の絶縁に注意してください。

寸法図:

アプリケーション:

JUYI JYQD-V6.5E DC ブラシレス モーター ドライバー ボードは、DC ブラシレス モーターの正確な速度調整に最適なソリューションです。この DC ブラシレス ドライバー ボードは、速度調整精度 ±0.5% の高精度を確保するように慎重に設計されており、36V ～ 72V の幅広い動作電圧と 16A の最大電流を提供します。この DC モーター ブラシレス ドライバー ボードのサイズは 63mm*42.5mm*33mm と小型でコンパクトなので、幅広い用途に適しています。また、JYQD-V6.5E は、-20℃～+85℃の広い動作温度範囲を提供し、さまざまな環境で信頼性の高いパフォーマンスを提供します。

技術パラメータ:

カスタマイズ:

よくある質問：

A: BLDC ドライバーボードのブランド名は JUYI です。

A: BLDC ドライバーボードのモデル番号は JYQD-V6.5E です。

A: BLDC ドライバー ボードは中国で生産されています。

A: BLDC ドライバー ボードは、ウォーター ポンプ、産業オートメーションなどのさまざまな産業用途に適しています。
