12V/24V DC BLDC ドライバーボード、速度調整機能付き PWM 周波数 1-20KHz

12V/24V DC BLDC ドライバボード、PWM 周波数 1-20KHz アナログ電圧速度レギュレーション付き

製品説明：

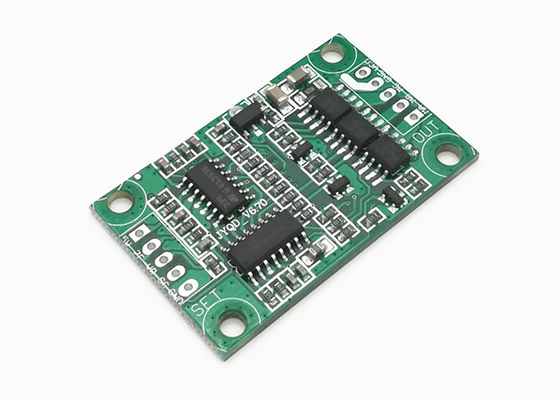

私たちのDCブラシレスドライバーボード、 としても知られている直流ブラシレスドライバーボードまたはDC モーター ブラシレス ドライバー ボードは、高性能 BLDC (ブラシレス DC モーター) ドライバーボードです。DC ブラシレス モーター アプリケーションに優れたパフォーマンスと信頼性を提供するように設計されています。このボードには、-20℃～+85℃の動作温度範囲、PWM/電圧速度制御モード、0～100%の速度制御範囲、緑色などの幅広い機能が装備されています。このボードは、DC ブラシレス モーターの正確な制御と信頼性の高い動作が必要なアプリケーションに最適です。

特徴：

• 商品名：BLDCドライバーボード
• PWM周波数:1-20KHz
• 車速パルス信号出力：はい
• 動作電圧：DC12V/24V
• 最大電流:3A
• 製品モデル：JYQD-V6.7
• 専門分野:DC ブラシレス ドライバー ボード、DC モーター ブラシレス ドライバー ボード

技術パラメータ:

アプリケーション:

JUYI JYQD-V6.7 直流ブラシレス ドライバー ボードは、ブラシレス DC モーターの速度と方向を制御するように設計された、信頼性が高く強力な DC ドライバー ボードです。PWMと電圧による速度制御モード、入力電圧DC12V/24V、速度パルス信号出力、動作電圧DC12V/24Vを備えています。ロボット工学、オートメーション、産業オートメーションなど、モーターの速度と方向の正確な制御が必要なアプリケーションに最適です。

この BLDC ドライバー ボードは、ロボット アーム、リニア アクチュエーター、3D プリンター、自動生産ラインなどの幅広いアプリケーションに適しています。高効率になるように設計されており、モーターの速度と方向をスムーズかつ正確に制御できます。このボードには、過電圧保護、短絡保護、過電流保護などの安全機能も組み込まれています。

寸法図:

結線図:

1. 制御ポート

5V -----ドライバーボード内部出力電圧

SC ---- モーター速度パルス信号出力ポート、5V パルス信号。

Z/F---- 回転方向制御ポートです。「5V」のハイレベルを接続するか未接続は順方向、0Vのローレベルを接続するかGNDに接続するのは逆方向です。

VR ----速度制御ポート。アナログ電圧線形速度調整 0.1v -5V、入力抵抗は 20K オーム、入力 PWM 速度調整時に GND に接続、PWM 周波数: 1-20KHZ;デューティサイクル 0 ～ 100%

GND—ドライブボードの内部制御に使用されます

2. 電源ポート

MA ----モーターA相

MB ---- モーター B 相

MC----モーターC相

GND----DC-

VCC----DC+

3. ドライバー基板とモーターの距離が50cm以上ある場合は、シールド線を使用してください。異常駆動となり、正常な使用に影響を与える可能性があります。

4. 制御ポート距離: 2.54mm、電源ポート距離: 3.96mm

5. ドライバ MOSFET とヒートシンクまたは取り付けプレート間の絶縁に注意してください。
