| MOQ: | 5pcs |
| 価格: | negotiable |
| 標準パッケージ: | PE バッグ + カートン |
| 配達期間: | 5-10days |
| 決済方法: | L/C、T/T |
| 供給能力: | 1日あたりの1000PCS |

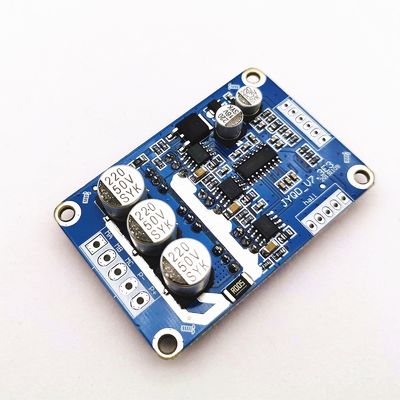

JYQD-V7.3E3は小型および高性能のブラシレスdirect currentモーター コントローラーである。 この運転者板の電圧入力はそれは機械工学、オートメーション、ロボット工学または電気自動車であるかどうか広い応用範囲であなたの必要性に、私達のプロダクト完全に合わせられる使用される12-36VDCである。エネルギー効率が良い産業環境または革新的でスマートな家装置のyouareは、私達の管理委員会優秀な性能および信頼性を提供するかどうか。
私達の12- 36枚のVのブラシレス運動制御板は優秀な出力および精密な速度制御を提供する。高度PWMの速度の正規の技術を使うと、それはさまざまな負荷状態に容易に対処し、滑らかで、有効な操作を達成できる。
さらに、私達の管理委員会は他の装置またはシステムとの継ぎ目が無い関係そして統合のための豊富なインターフェイスそして適用範囲が広い拡張性を提供する。
管理委員会を通して容易にあなたのプロジェクトにより多くの可能性を持って来るモーターの調歩の、前方および逆の、速度の調節そして他の機能を実現できる。私達の12を選びなさい- 36ボルトのブラシレス運動制御板、良質、安定したおよび信頼できるプロダクト、また思慮深い売り上げ後のサービスを楽しむ。私達はあなたの最も信頼されたパートナーですことおよびあなたのプロジェクトに強い原動力を提供することに努力している。
|
モデル |
実用温度 （℃） |
作動の電圧 （v） |
MAX現在の（A） |
連続的な動作電流 （a） |
PWMの速度の規則（1-20KHZ） |
アナログ電圧速度正規の（V） |
速度のパルス信号 出力 |
|
JYQD-V7.3E3 |
-20-85℃ |
12V-36V |
16A |
15A |
使用率 0-100% |
0-5V |
√ |
1. 指定されるように範囲を超過しないためにことをモーターの電圧および力変数確認しなさい。
2. 120°でホール ホールが付いているブラシレスdcモーターに適当、すべての製造業者のホール ライン順序は対応していない、
3. 実際の状態に従ってホール ライン順序か最もよい運転の効果を達成するためにモーター三相ライン順序を調節できる。
JYQD-V7.3E3はハウジングなしに運転者板であり、脱熱器、脱熱器なしで100ワットの下でモーターを運転できるが正常な換気を必要とする。
4. ドライブ板の5V出力ポートは外部力装置を接続するのを禁止される。それは速度の調節、代わりのための外的な電位差計かスイッチにだけ適当および可能になる操作である
1.Control港
5V —運転者板速度の調節および反位操作のための内部出力電圧、外的な電位差計またはスイッチ
Z/F —回転方向制御港。「5V」high-levelを接続しなければか、またはである前方方向、低レベル0ボルトを接続するために接続しなさいまたはGNDに接続することは反対方向ではない。
VR —速度制御の港。入力PWM速度の規則、PWMの頻度時アナログ電圧線形速度正規0.1v -5VはGNDと、入力抵抗20Kオーム、接続するである:1-20KHZ;使用率0-100%
EL —左舷制御を可能にしなさい。5Vを接続しないか、または操作を許可するために接続しなさい操作を禁止するためにGNDを接続しなさい。
信号の速度のパルス信号の出力
運転者板内部制御のためにGND使用される
2.Power港
MA----モーター段階A
MB----モーター段階B
MC----モーター段階C
P- ----DC-
P+----DC +
3.Hallセンサーの港
Ha---ホール
Hb---ホールb
Hc---ホールc
GND---GND
5V---5V出力
4. 運転者板にモーターからの50以上のcmの間隔があったら保護されたワイヤーを使用しなさい、さもなければ正常な使用に影響を与える異常な運転をもたらすかもしれない。
5.Control港の間隔:2.54mmの力の港の間隔:3.96 mm
運転者MOSFETおよび脱熱器または設置版間の絶縁材への6.Pay注意。
私達のBLDCの運転者板は機械工学で広く、オートメーション、ロボット工学または電気自動車、等uesed。
1.Q:私はサンプル順序を置いてもいいか。
はい、私達は質をテストし、点検するためにサンプル順序を歓迎する。混合されたサンプルは受諾可能である
調達期間についての何
2.Itは支払を作っているあなたの後で30日を一般に過ごしている。
3.Do技術サポートを提供するためか。
肯定。必要とすれば私達の会社に強いR & Dの機能が、私達技術サポートを提供できるある。
4. 私達に出荷する方法か。
私達はDHLかUPSまたはFEDERAL EXPRESS等に従ってあなたに商品を出荷する
5. 私はいかに私のために適しているプロダクトを知ってもいいか。
最初に、私達にプロダクトについてのより多くの詳細情報を提供する必要がある。私達は指定のあなたの条件に従ってあなたに項目を推薦する。確認した後、私達はあなたにサンプルを準備する。また私達はあなたのプロダクト使用に従ってよいよ前進を提供する。
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
ビデオ
|
|
