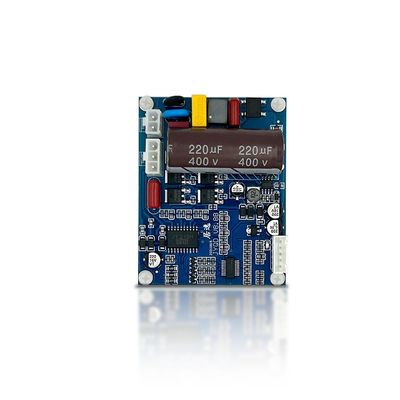

Name: JYQD-V8.8B BLDCモーターコントローラ 100W 110V-220V AC入力
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V8.8B
Price: 16.90 USD
Availability: InStock

MOQ:	1
価格:	$16.90-17.90

詳細情報

製品説明

詳細情報

起源の場所

江蘇、中国

ブランド名

Bextremeshell

モデル番号

JYQD-V8.8B

モデル番号:

JYQD-V8.8

動作温度:

-20-85℃

動作電圧:

90-265V AC

最大電流:

連続使用電流:

0.5A

PWM周波数:

1-20kHz

PWMの使用率:

0-100％

アナログ電圧範囲:

0-5V

出力電力:

100W

入力抵抗:

20Kオム

スピードパルス出力:

5Vパルス信号

最大出力電流:

5MA

銅の厚さ:

1オンス

運動相:

3相

モータータイプ:

ブラシレスセンサーレスDC

ハイライト:

BLDCモーターコントローラ 100W

BLDCドライバーボード 110V-220V

保証付きのモーターコントローラ

製品説明

オリジナルJYQD-V8.8Bモーターコントローラー

AC110V-220V入力、100W出力、BLDCセンサーレスモーター用

製品仕様

属性	値
タイプ	コントローラーボード
サプライヤータイプ	一般
銅の厚さ	1オンス
機能的な用途	回路保護

製品概要

オリジナルJYQD-V8.8B高電圧入力BLDCモーターコントローラー。110V-220VAC入力、3相ブラシレスDCモーター用連続100W出力。

技術的パラメータ

(ブラシレスセンサーレスDCモーター用)

型番：JYQD-V8.8
動作温度：-20℃～85℃
動作電圧：90-265V AC
最大電流：1A
連続動作電流：0.5A
PWM速度制御：PWM周波数1-20KHz; デューティサイクル0-100%
アナログ電圧速度調整：0-5V
過電圧/低電圧保護：あり
速度パルス信号出力：あり

配線図

制御ポート

5V - ドライバボード内部出力電圧
M - モーター速度パルス信号出力ポート、5Vパルス信号
Z/F - 回転方向制御ポート。「5V」ハイレベルまたは未接続で順方向、0VローレベルまたはGNDで逆方向
VR - 速度制御ポート。アナログ電圧リニア速度調整0.1V-5V（入力抵抗20Kオーム）。PWM速度調整を使用する場合はGNDに接続
GND - ドライバボード内部制御用

電源ポート

U/MA - モーターA相
V/MB - モーターB相
W/MC - モーターC相
AC - L
AC - N

重要な注意点：

ドライバボードとモーターの距離が50cmを超える場合は、シールド線を使用してください
このAC入力ドライバボードは、アプリケーションに組み込むことができます
ドライバMOSFETとヒートシンク/取り付けプレート間の適切な絶縁を確保してください

アプリケーションガイドライン

モーターの電圧と電力パラメータがドライバボードの仕様を超えていないことを確認してください
3相ブラシレスセンサーレスモーター用に設計されていますが、最適な性能を得るには調整が必要な場合があります
ボードにはハウジングやヒートシンクは付属していません。60Wを超えるモーターにはヒートシンクが必要です
5V出力ポートは、ボードの外部ポテンショメータとスイッチ専用です
「M」端子は、モーター速度パルス出力信号を提供します（プッシュプル出力、最大5mA）

寸法
