Name: JYQD-V7.3E2 BLDCモータードライバー 12-36VDC 15A PWM制御
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V7.3E2
Price: 8.90 USD
Availability: InStock

MOQ:	1
価格:	$7.90-9.90

詳細情報

製品説明

詳細情報

起源の場所

江蘇、中国

ブランド名

Bextremeshell

モデル番号

JYQD-V7.3E2

入力電圧:

12-36Vdc

定格電力:

350W

マックスパワー:

500W

最大電流:

15a

制御アルゴリズム:

方形波

寸法:

63mm x 42.5mm x 20mm

速度制御:

PWM/0-5V

スピードフィードバック:

はい

作業温度:

-10°Cから60°C

PWM周波数:

1k-20kHz

PWMの使用率:

0-100％

PWM振幅:

ポート距離を制御します:

2.54mm

電源ポート距離:

3.96mm

ホールの角度:

120°

ハイライト:

BLDCモータードライバー 15A PWM制御

BLDCドライバーボード 12-36VDC

PWM制御付きモータードライバー

製品説明

JYQD-V7.3E2 BLDCモータードライバー

12-36VDC入力、PWM制御付きホールセンサーBLDCモーター用、15A動作電流

製品属性

アクセサリタイプ	モータードライバー
使用対象/関連製品	BLDCモーター

BLDCモータードライバーの主なパラメータ

型番: JYQD-V7.3E2

電源入力: 12-36VDC

定格電力: 350W

適合性: ホールセンサーモーター

最大電力: 500W

最大電流: 15A

保護: 過電流、短絡、過電圧、不足電圧、ロックローター、過熱

制御アルゴリズム: 方形波

寸法: 63mm x 42.5mm x 20mm

速度制御: PWM/0-5V

速度フィードバック信号出力: はい

動作温度: -10℃～60℃

BLDCモータードライバーの用途

JYQD-V7.3E2 BLDCモータードライバーボードは、DCブラシレスモーターを制御し、0～100%の範囲で正確な速度調整を提供するように設計された直流ブラシレスドライバーボードです。この製品の制御アルゴリズムは方形波に基づいており、安定性と精度を向上させています。

このドライバーボードは、以下を含む幅広い用途に適しています:

電動スケートボード
電動スクーター
電動車椅子
ホバーボード
ドローン
電動一輪車
電動モペット
電動ゴーカート
RCカー
産業用ロボット
物流コンベアベルト
自動化機器
CNC工作機械
自走式芝刈り機
家電製品
家庭用電化製品
産業用機器

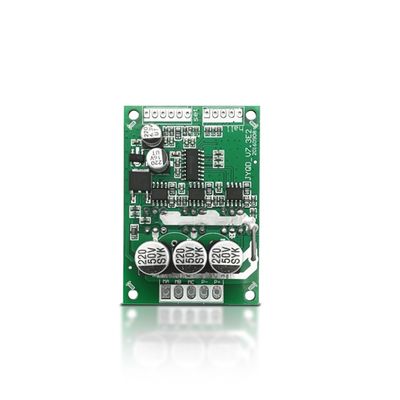

BLDCモータードライバーの外観

アプリケーションガイドライン

モーターの電圧と電力パラメータが指定された範囲を超えていないことを確認してください。
120°のホール付きホールブラシレスDCモーターに適用できます。最適な駆動効果を得るには、実際の状況に応じてホールラインシーケンスまたはモーター三相ラインシーケンスを調整する必要がある場合があります。
JYQD-V7.3E2は、ハウジングとヒートシンクのないドライバーボードです。ヒートシンクなしで100ワット以下のモーターを駆動できますが、通常の換気が必要です。
ドライブボードの5V出力ポートは、外部電源機器に接続することは禁止されています。速度調整、切り替え、および有効化操作のために、外部ポテンショメータまたはスイッチにのみ適用されます。

BLDCモータードライバーの配線

1. 制御ポート

5V - ドライバーボード内部出力電圧、速度調整および反転操作用の外部ポテンショメータまたはスイッチ
Z/F - 回転方向制御ポート
VR - 速度制御ポート。アナログ電圧リニア速度調整0.1v -5V
EL - イネーブルポート制御
信号 - 速度パルス信号出力
GND - ドライバーボード内部制御用

2. 電源ポート

MA - モーター相A
MB - モーター相B
MC - モーター相C
P- - DC -
P+ - DC +

3. ホールセンサーポート

Ha - ホールa
Hb - ホールb
Hc - ホールc
GND - GND
5V - 5V出力

4. ドライバーボードとモーターの距離が50cmを超える場合は、シールド線を使用してください。

5. 制御ポートの間隔: 2.54mm、電源ポートの間隔: 3.96 mm

6. ドライバーMOSFETとヒートシンクまたは取り付けプレート間の絶縁に注意してください。

BLDCモータードライバーのサイズ

製造技術

梱包情報

BLDCモータードライバーは、個別の帯電防止バッグにしっかりと梱包されています。

FAQ

1: リードタイムは？
サンプル: 5日以内
大量注文: 2～3週間以内

2: MOQは？
すべてのシリーズ製品で1セット

3: BLDCモータードライバーの保証期間は？
納品日から12ヶ月

4: 技術サポートは？
1対1のサービスと技術サポートを提供しています
