Name: JYQD-V7.3E3 BLDCモータードライバー 12-36VDC 500W PWM制御
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V7.3E3
Price: 8.90 USD
Availability: InStock

MOQ:	1
価格:	$7.90-9.90

詳細情報

製品説明

詳細情報

起源の場所

江蘇、中国

ブランド名

Bextremeshell

モデル番号

JYQD-V7.3E3

入力電圧:

12-36Vdc

定格電力:

350W

マックスパワー:

500W

最大電流:

15a

制御アルゴリズム:

方形波

寸法:

63mm x 42.5mm x 20mm

速度制御:

PWM/0-5V

スピードフィードバック:

はい

作業温度:

-10°Cから60°C

PWM周波数:

1k-20kHz

PWMの使用率:

0-100％

PWM振幅:

ポート距離を制御します:

2.54mm

電源ポート距離:

3.96mm

モータータイプ:

ハールセンサーモーター

ハイライト:

BLDCモータードライバー 500W PWM

BLDCドライバーボード 12-36VDC

PWM制御付きモータードライバー

製品説明

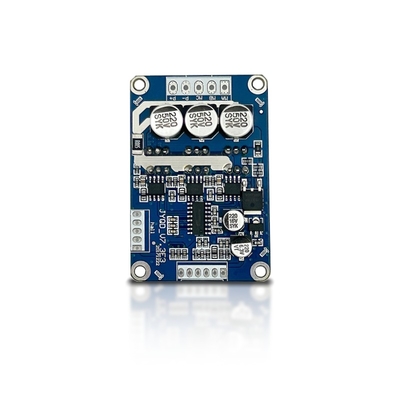

JYQD-V7.3E3 BLDCモータードライバー

12-36VDC入力,最大500Wの電源,PWM制御,アーディノ対応

製品仕様

属性	価値
アクセサリーのタイプ	自動車運転手
使用	モーター
互換性のある製品	BLDCモーター

主要な特徴

モデル番号:JYQD-V7.3E3
電源入力:12~36VDC
定位電源:350W
マックス・パワー:500W
マックス電流:15A
保護:超電流,短回路,超電圧,低電圧,ローターのロック,過熱
制御アルゴリズム:平方波
サイズ:63mm × 42.5mm × 20mm
速度制御:PWM/0-5V
スピードフィードバック:シグナル出力
動作温度:-10°Cから60°C

申請

JYQD-V7.3E3 BLDCモータードライバボードは,直流ブラシレスモーターの0~100%の精密な速度調節のために設計されています.その四角波制御アルゴリズムは安定性と精度を保証します:

一般的な用途:

電動スケートボードとスクーター
電動車椅子とホバーボード
ドローンとRC車両
電動ユニサイクルとモペッド
産業用ロボットと自動化機器
CNC機械とコンベアシステム
自走する草刈り機
消費電子機器と家電

製品画像

設置ガイドライン

モーターの電圧と電力のパラメータが指定範囲内であることを確認
120°ホールブラシレスDCモーターと互換性 (ホールライン配列調整が必要かもしれない)
100W未満のモーターにはヒートシンクは必要ない (適切な換気を確保する)
5V出力ポートは速度調整のみ - 外部電源機器を接続しないでください

配線図

接続の詳細:

コントロールポート:5V,Z/F (方向),VR (速度),EL (有効),シグナル (フィードバック),GND
パワーポート:MA,MB,MC (モーターフェーズ),P+,P- (DC電源)
ハールセンサーポート:ハ,Hb,Hc,GND,5V
運転手とモーターの間隔が50cmを超える場合は,遮断線を使用します.
コントロールポートピッチ: 2.54mm; パワーポートピッチ: 3.96mm
ドライバ MOSFET とヒートシンク/設置プレートの間に適切な隔離を確保する

サイズ

製造プロセス

パッケージ

各BLDCモータードライバは個々の反静電袋に安全に詰め込まれています

よく聞かれる質問

リードタイム:試料は5日,大量注文は2-3週間
生産量:全シリーズ用品1セット
保証:配達日から12ヶ月
技術サポート:専用の1対1サービス
