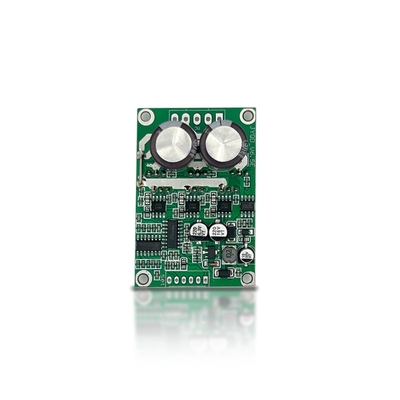

Name: JYQD-V6.5E BLDCモータードライバ 36-72VDC 500W 速度規制
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V6.5E
Price: 9.90 USD
Availability: InStock

MOQ:	1
価格:	$8.90-10.90

詳細情報

製品説明

詳細情報

起源の場所

江蘇、中国

ブランド名

Bextremeshell

モデル番号

JYQD-V6.5E

入力電圧:

36-72VDC

定格電力:

350W

マックスパワー:

500W

最大電流:

15a

制御アルゴリズム:

方形波

寸法:

63mm x 36.5mm x 33mm

速度制御:

PWM/0-5V

スピードフィードバック:

はい

作業温度:

-10°Cから60°C

PWM周波数:

1k-20kHz

PWMの使用率:

0-100％

PWM振幅:

ポート距離を制御します:

2.54mm

電源ポート距離:

3.96mm

モータータイプ:

センサーレスモーター

ハイライト:

500WのBLDCモータードライバー

36-72VDC BLDC ドライバーボード

速度調節装置のBLDCモータードライバー

製品説明

JYQD-V6.5E BLDCモータードライバー

最大電力500W、トルク/速度調整機能付き36-72VDC入力。

製品属性

属性	値
アクセサリタイプ	モータードライバー
使用対象	BLDCモーター

主なパラメータ

型番: JYQD-V6.5E

電源入力: 36-72VDC

定格電力: 350W

適合性: センサーレスモーター

最大電力: 500W

最大電流: 15A

保護: 過電流、短絡、過電圧、不足電圧、ロックローター、過熱

制御アルゴリズム: 方形波

寸法: 63mm × 36.5mm × 33mm

速度制御: PWM/0-5V

速度フィードバック信号出力: はい

動作温度: -10℃～60℃

アプリケーション

JYQD-V6.5E BLDCモータードライバーボードは、精密な速度調整（0-100％）でDCブラシレスモーターを制御するように設計されています。その方形波制御アルゴリズムは、さまざまなアプリケーションの安定性と精度を保証します。

電動スケートボード

電動スクーター

電動車椅子

ホバーボード

ドローン

電動一輪車

電動モペット

電動ゴーカート

RCカー

産業用ロボット

物流コンベアベルト

自動化機器

CNC工作機械

自走式芝刈り機

家電製品

産業機器

外観

アプリケーションガイドライン

モーターの電圧と電力パラメータが指定された範囲を超えていないことを確認してください。
このドライバーボードにはハウジングとヒートシンクは付属していません。ヒートシンクなしで100W以下のモーターを駆動できますが、通常の換気が必要です。
5V出力ポートは、速度調整、切り替え、および有効化操作用の外部ポテンショメータまたはスイッチ専用です。外部電源機器を接続しないでください。

配線図

制御ポート

5V: 外部ポテンショメータ/スイッチ用のドライバーボード内部出力電圧
Z/F: 回転方向制御（5V=順方向、0V/GND=逆方向）
VR: 速度制御（0.1V-5VアナログまたはPWM 1K-20KHz、5V振幅）
信号: 速度パルス信号出力（5Vパルス）
GND: ドライバーボード内部制御グランド
トルク: 始動トルク調整（固定トルク抵抗を最初に外します）

電源ポート

MA、MB、MC: モーター相A、B、C
GND: DC負
VCC: DC正

注: ドライバーとモーター間の距離が50cmを超える場合は、シールド線を使用してください。制御ポートピッチ：2.54mm、電源ポートピッチ：3.96mm。 MOSFETとヒートシンク/取り付けプレート間の適切な絶縁を確保してください。

寸法

製造技術

梱包情報

BLDCモータードライバーは、保護のために個別の帯電防止バッグに梱包されています。

FAQ

リードタイムは？

サンプル：5日 | 大量注文：2〜3週間

MOQは？

全シリーズ製品1セット

保証期間は？

納品日から12ヶ月

技術サポートは？

1対1のサービスと技術サポートを提供しています
