Name: JYQD-V6.7 BLDCモータードライバー 50W 12/24VDC 速度制御
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V6.7
Price: 4.90 USD
Availability: InStock

MOQ:	1
価格:	$4.90-5.90

詳細情報

製品説明

詳細情報

起源の場所

江蘇、中国

ブランド名

Bextremeshell

モデル番号

JYQD-V6.7

電源入力:

12/24VDC

定格電力:

50W

マックスパワー:

60W

最大電流:

制御アルゴリズム:

方形波

寸法:

45mm x 28mm x 10mm

速度制御:

PWM/0-5V

スピードフィードバック:

はい

作業温度:

-10°Cから60°C

PWM周波数:

1k-20kHz

PWMの使用率:

0-100％

PWM振幅:

ポート距離を制御します:

2.54mm

電源ポート距離:

3.96mm

モーターの適合性:

センサーレスモーター

ハイライト:

速度制御付きのBLDCモータードライバー

50W BLDCドライバーボード 12/24VDC

保証付きJYQD-V6.7モータードライバー

製品説明

JYQD-V6.7 BLDCモータードライバー（50Wマイクロセンサーレスモーター用）

製品属性

属性	値
アクセサリタイプ	モータードライバー
用途	モーター
使用対象	BLDCモーター

主な仕様

型番： JYQD-V6.7

電源入力： 12/24VDC

定格出力： 50W

適合性：センサーレスモーター

最大出力： 60W

最大電流： 3A

保護：過電流、短絡、過電圧、不足電圧、ロックローター、過熱

制御アルゴリズム：方形波

寸法： 45mm × 28mm × 10mm

速度制御： PWM/0-5V

速度フィードバック信号出力：はい

動作温度： -10℃～60℃

アプリケーション

JYQD-V6.7 BLDCモータードライバーボードは、0～100％の正確な速度調整でDCブラシレスモーターを制御するように設計されています。その方形波制御アルゴリズムは、さまざまなアプリケーションの安定性と精度を保証します。

電動スケートボード
電動スクーター
電動車椅子
ホバーボード
ドローン
電動一輪車
電動モペット
電動ゴーカート
RCカー
産業用ロボット
物流コンベアベルト
自動化機器
CNCマシン
自走式芝刈り機
家電製品
家電製品
産業機器

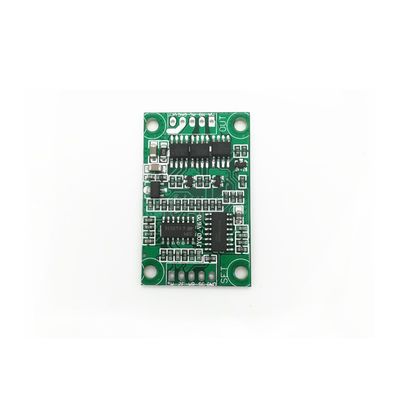

製品の外観

アプリケーションガイドライン

モーターの電圧と電力パラメータが指定範囲を超えていないことを確認してください。
このドライバーボードは、ヒートシンクなしで35W以下のモーターを駆動できますが、通常の換気が必要です。
5V出力ポートは、外部ポテンショメータまたは速度調整用のスイッチ専用であり、外部機器への電源供給用ではありません。

配線図

制御ポート

5V： 外部ポテンショメータまたはスイッチ用の内部出力電圧
Z/F： 回転方向制御ポート（5V=順方向、GND=逆方向）
VR： 速度制御ポート（0.1V-5VアナログまたはPWM 1K-20KHz）
SC： 速度パルス信号出力（5Vパルス）
GND： ドライバーボード内部制御グランド

電源ポート

MA： モーター相A
MB： モーター相B
MC： モーター相C
GND： DCマイナス
VCC： DCプラス

重要な注意点： ドライバーとモーター間の距離が50cmを超える場合は、シールド線を使用してください。ドライバーMOSFETとヒートシンク間の適切な絶縁を確保してください。制御ポート間隔：2.54mm、電源ポート間隔：3.96mm。

寸法

製造プロセス

パッケージング

BLDCモータードライバーは、個別の帯電防止バッグにしっかりと梱包されています。

FAQ

リードタイムは？

サンプル：5日 | 大量注文：2～3週間

MOQは？

全シリーズ製品で1セット

保証期間は？

納品日から12ヶ月

技術サポートは？

1対1のサービスと技術サポートを提供しています
