JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Sensorless
  • 名前
  • 名前
  • 名前
  • 名前
  • 名前
  • 名前

JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Sensorless

MOQ: 1
価格: $7.90-9.90
詳細情報
製品説明
詳細情報
入力電圧:
12-36Vdc
定格電力:
300W
マックスパワー:
500W
最大電流:
15a
制御アルゴリズム:
方形波
寸法:
67mm x 36.5mm x 16.6mm
速度制御:
PWM/0-5V
スピードフィードバック:
はい
作業温度:
-10°Cから60°C
PWM周波数:
1k-20kHz
PWMの使用率:
0-100％
PWM振幅:
5V
ポート距離を制御します:
2.54mm
電源ポート距離:
3.96mm
モータータイプ:
Sensorless
ハイライト:

BLDC motor controller 15A sensorless

,

BLDC driver board 12-36VDC

,

motor controller with warranty

製品説明

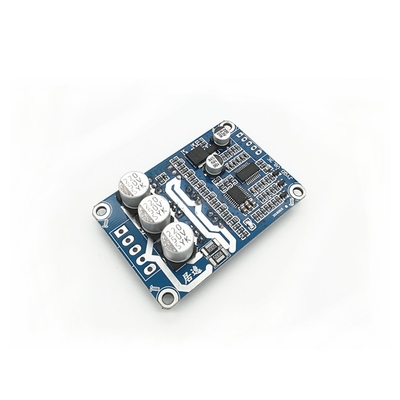

JYQD-V8.3E BLDC Motor Controller
12-36VDC input, max current 15A for sensorless motor
JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Sensorless 0
Key Specifications
  • Model No.: JYQD-V8.3E
  • Power Input: 12-36VDC
  • Rated Power: 300W
  • Max Power: 500W
  • Max Current: 15A
  • Suitability: Sensorless motor
  • Control Algorithms: Square wave
  • Dimensions: 67mm × 36.5mm × 16.6mm
  • Speed Control: PWM/0-5V
  • Speed Feedback Signal Output: Yes
  • Working Temperature: -10℃ to 60℃
Protection Features
Over-current, short circuit, over voltage, under voltage, locked rotor, over-heating
Product Overview
The JYQD-V8.3E BLDC motor driver board is a direct current brushless driver board designed to control DC brushless motors with precise speed regulation from 0 to 100%. Its square wave control algorithms ensure stability and accuracy, making it suitable for various applications.
Applications
JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Sensorless 1
  • Robotics
  • Electric bicycles
  • Electric wheelchairs
  • Electric scooters
  • Hub motors
  • Electric skateboards
  • Drones
  • Hoverboards
  • Electric unicycles
  • Electric mopeds
  • Electric go-karts
  • RC cars
  • Industrial robots
  • Logistics conveyor belts
  • Automation equipment
  • CNC machines
  • Self-propelled lawn mowers
  • Consumer electronics
  • Home appliances
  • Industrial equipment
Product Appearance
JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Sensorless 2 JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Sensorless 3 JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Sensorless 4
Application Guidelines
  1. Confirm that the voltage and power parameters of the motor do not exceed the specified range.
  2. This driver board comes without housing and heatsink. It can drive motors below 60W without any heatsink but requires normal ventilation.
  3. The 5V output port is only for external potentiometer or switch for speed adjustment, commutation and enabling operation. Do not connect external power equipment.
Wiring Diagram
JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Sensorless 5
Control Port
  • 5V: Driver board internal output voltage for external potentiometer or switch
  • Z/F: Rotating direction control ports (5V high level = Forward, 0V/GND = Reverse)
  • VR: Speed control port (Analog voltage 0.1V-5V or PWM 1K-20KHz, 5V amplitude)
  • M: Speed pulse signal output (5V pulse signal)
  • GND: Driver board internal control ground
Power Port
  • MA, MB, MC: Motor phase connections
  • GND: DC negative
  • VCC: DC positive
Installation Notes
  • Use shielded wires if the distance between driver board and motor exceeds 50cm
  • Control port distance: 2.54mm
  • Power port distance: 3.96mm
  • Ensure insulation between driver MOSFET and heatsink/installation plate
Dimensions
JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Sensorless 6
Manufacturing Process
JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Sensorless 7 JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Sensorless 8 JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Sensorless 9
Packaging Information
The BLDC motor driver is well packed in an individual antistatic bag.
Frequently Asked Questions
JYQD-V8.3E BLDC Motor Controller 12-36VDC 15A Sensorless 10
Lead Time
Sample: 5 days
Mass order: 2-3 weeks
Minimum Order Quantity
1 set for all series products
Warranty
12 months from the date of delivery
Technical Support
We offer 1-on-1 service and technical support
