SPWMは閉じたループ ポンプ芝刈機のBldcファンの運転者ICを

SPWMは閉じたループ ポンプ芝刈機のBldcファンの運転者ICを
SPWMは閉じたループ ポンプ芝刈機のBldcファンの運転者ICを

大画像 :  SPWMは閉じたループ ポンプ芝刈機のBldcファンの運転者ICを

商品の詳細:
起源の場所: 中国
ブランド名: JUYI
モデル番号: JY01
お支払配送条件:
最小注文数量: 1セット
価格: Negotiable
パッケージの詳細: PE BAG+のカートン
受渡し時間: 5-10日
支払条件: T/T、L/C、Paypal
供給の能力: 1000sets/day

SPWMは閉じたループ ポンプ芝刈機のBldcファンの運転者ICを

説明
定常電圧: 4.5 v-5.5 V。 働く温度: -40-85 ℃
モードを運転して下さい: SPWM 適応性があるモーター: sensorlessモーター/sensoredモーター
形: 長方形 現在の閉じたループ: はい
ハイライト:

bldcファンの運転者IC

,

閉じたループのBldcの運転者IC

,

ファンのbldcの運転者IC

3段階ブラシレスdcの運動制御IC JY01

JY01特徴


JY01はホール センサーBLDCモーターに適用されるブラシレスDCモーター運転者のための特別な設計されていた制御ICであるまたはsensorless BLDCモーター、適用への容易は、周辺回路簡単な、安価、低雑音、高性能、安定した質のSPWMドライブ モードであり専門のテクニカル サポート、JY01は多くの電子技術者によってすぐに承認された。



JY01はずっと多くの分野で広く利用されている、のような:
装置、上限の子供のおもちゃ、模型飛行機、モデル カー、モデル、等を垂直にする掃除機、空気調節のような家庭電化製品のようなブラシレスDCファン、ブラシレスDCポンプ、芝刈機、スクーター、釣り合った車、ロボット、科学器械および装置、自動燃料ポンプ、電気Windows、電気座席調節、空気調節ファン、電気バック ミラーの調節、;それはまた粉砕機、手ドリル、彫版機械、電気スクリュードライバー、ずっと等のような手持ち型用具で広く利用されている


2:特徴


定常電圧:4.5 v-5.5 V。

働く温度:-40-85
ドライブ モード:SPWM
Daulドライブ モード:ホールの氏を使ってまたはsensorless
適応性があるモーター:ホール モーター無し/ホール モーター。
ステアリング・コントロール:肯定的/陰性
柔らかい逆転:はい
速度信号:はい
積み過ぎの保護:はい
現在の閉じたループ:はい
一定した現在のドライブ:はい
保護の妨害:はい
柔らかい開始:はい
特別な技術:JYKJの完全な状態の安全開始機能
速度の調節:線形
柔らかい開始の期間:1つのS、3 S、任意10S

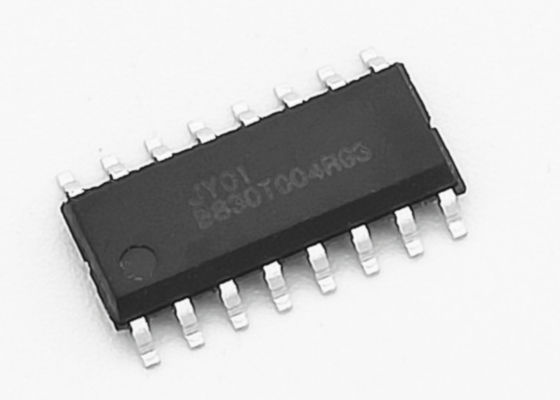

SOP16包装

SPWMは閉じたループ ポンプ芝刈機のBldcファンの運転者ICを 0


JY01はmedium-powerホールおよびsensorless brushlで構成した
強力なMOSFET mパック コントローラ ボード、6 PC TO-220
PCBの、範囲のVCC管理委員会の電圧
20Aまでの最高の動作電流(適切なheatsinと
回路はDCのbrushleのような首尾よく使用された
ブラシレスDCモーター ポンプ、スクーター モーター、手持ち型装置、等
N+Nフレームワーク塗布は高いVol.の必要性を達成できる
現在、従ってそれ多くので広く利用されているDCブラシレス モーターcontroは
現在のより高い定常電圧かより高く働くこと。この回路ar
成長した回路。安定性が高く、容易な生産による回路
費用は低く、モジュラー生産のために促進することができる


JY01は2つそれを非常に容易にさせるsensorlessブラシレスDCモーター統合される、またはホールのための1つの制御ICに付き
使用中の適用は回路設計および塗布の前に注意する。
1:ホール センサー モーター運転者のためのJY01は廊下としてVssに、Pin 1を接続するか、または5V間力を、JY01運転する接続する。
2:Sensorlessモーター運転者、提供0.1V -4VへのPin 1、JY01のためのJY01はSensorlessの方法として運転する。
Pin 1は多機能ピン、そこにである3つの操作上の州である:
1:適用設定のJY01場合の力。
2:このピンは廊下の下で可能にする制御ピンを、高レベル電圧である正常なドライブ、低レベルの電圧あるである
禁止ドライブ(出力無し)
3:このピンはSensorlessの方法、電圧範囲の下に開始のトルクの調節ピンである:0.1V-2V.
設計の前にJY01の適用状態を確認しなさい。


a) 開始のトルクの設定:開始のトルクの設定は始まるsensolessモーターのために重要である
開始のトルクはモーター性能と関連付けられる。モーターは始まらないし、懸命に始まらない
開始のトルクは小さく、開始のトルクが余りに高ければモーターはまたは逆転する揺れ。
電動機負荷に従う最初の適用ダバッギングは、ステップに同様に続く従う:
i.ConnectはJY01 IC Iピンに0ボルトおよび5ボルトへの20K電位差計、中間ピン接続する。
II。0ボルト(開始のトルク0)に電位差計を時力合わせなさい。
iii。0Vからの5VへのVRピンへの入れられた速度正規信号、および起動を点検するためまたはない
iv.モーターが異常始めるか、または始めることができなければ0.1ボルトに電位差計の価値をそれから加えることができる
繰り返しのステップiii、まだモーター電位差計の0.2V/0.3V/0.4Vに始まらないため、そして加えないため
起動までステップiiiを繰り返しなさい。
開始、それが開始のトルクを意味するとき逆転するモーターが高い、それv.Ifは開始を減らすべきである
正常な開始のためのトルクは、別の方法で長い時間の逆転モーターおよびMOSFETを傷つける。
b)積み過ぎの保護および現在の試しの抵抗の設定:JY01に完全な積み過ぎがある
保護機能、それに積み過ぎの保護および異常電流の保護機能がある
現在の試しの抵抗器の価値Rが正しいセットである時。ピン電圧がに会うためにいつあるか
0.1Vの積み過ぎの監視は一定した現状、ドライブ流れに始まり、回る
変更、問題無しより高く得るか、またはより低いVRの電圧およびより大きくなる負荷または
より少し。この状態では、JY01は自動車に乗る一定したドライブ力を提供し続ける。ピン電圧がなら
0.2Vへの大会は4.5のμsでまたはもっと、保護意志活動化した。
Rの価値選択方法
Rの価値方式I = 0.1/R
私:一定した現在の価値(単位:Amp)
0.1:JY01はピン電圧である
R:現在の限界の抵抗(単位:オーム)
例えば:現在の働くこと:3Aのセット5Aへの安全一定した流れ、時現在
5Aへの大会は方式に従って5A.soでまたはもっと、プログラム流れを保つ
I=0.1/Rは、R=0.1/5=0.02オーム、従って保護および現在の試し力の抵抗器に積み過ぎる
20 mOhmはあるべきである
c)保護を妨げること:妨害の保護意志および停止出力はモーターない活動化した
3の開始の常態は0に二番目に、保護をやめるためにVRの電圧をVRの電圧上がる減らす
モーターを再始動するため。



ダウンロードJY01 ICの利用者マニュアル
SPWMは閉じたループ ポンプ芝刈機のBldcファンの運転者ICを 1JY01_V3.5_2018-English.pdf
