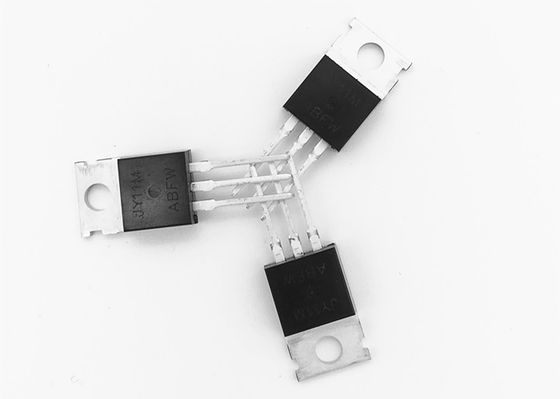

JY11M Nチャネルの強化モード力MOSFET
概説
JY11Mは高い細胞を達成するのに最も最近の堀の加工の技巧を利用する
密度は高く反復的ななだれの評価のオン抵抗を減らし。これら
特徴はこの設計に非常に有効な、信頼できる装置をのためのするために結合する
力の切換えの適用および他のいろいろ適用の使用。
特徴
●100V/110A、RDS （） =6.5MΩ@VGS=10V
●速い切換えおよび逆ボディ回復
●十分になだれの電圧および流れを特徴付けた
●よい熱放散のための優秀なパッケージ
適用
●転換の適用
●懸命に転換された高周波回路
●インバーター システムのための力管理
絶対最高評価（通知がなければTc=25ºC）
| 記号 | 変数 | 限界 | 単位 | |
| VDS | 下水管源の電圧 | 100 | V | |
| VGS | ゲート源の電圧 | ± 20 | V | |
| ID | 連続的な下水管 現在 |
Tc=25ºC | 110 | |
| Tc=100ºC | 82 | |||
| IDM | 脈打った下水管の流れ | 395 | ||
| PD | 最高の電力損失 | 210 | W | |
| TJ TSTG | 作動の接続点および保管温度 範囲 |
-55から+175 | ºC | |
| RθJC | 包装するべき熱抵抗接続点 | 0.65 | ºC/W | |
| RθJA | 包囲されたへの熱抵抗接続点 | 62 |
電気特徴（通知がなければTa=25ºC）
| 記号 | 変数 | 条件 | 分 | タイプ | 最高 | 単位 |
| 静特性 | ||||||
| BVDSS | 下水管源 絶縁破壊電圧 |
VGS =0V、IDS =250UA | 100 | V | ||
| IDSS | ゼロ ゲートの電圧 現在を流出させなさい |
VDS =100V、VGS =0V | 1 | uA | ||
| IGSS | ゲート ボディ漏出 現在 |
VGSの=± 20V、VDS =0V | ± 100 | nA | ||
| VGS （Th） | ゲートの境界 電圧 |
VDS = VGS、IDS =250UA | 2.0 | 3.0 | 4.0 | V |
| RDS （） | 下水管源 オン州の抵抗 |
VGS =10V、IDS =40A | 6.5 | mΩ | ||
| gFS | Forward 相互コンダクタンス |
VDS =50V、IDS =40A | 100 | S |
ダウンロードJY11Mの利用者マニュアル
