商品の詳細:
|
| 下水管源の電圧: | 600ボルト | ゲート源の電圧: | ±30V |
|---|---|---|---|
| 最高の電力損失: | 33W | 脈打った下水管の流れ: | 16A |
| 適用: | つくこと | 形: | 正方形 |
| ハイライト: | nチャネル力mosfet,nチャネルmosfetの高い側面スイッチ,力mosfetモーター コントローラー |
||

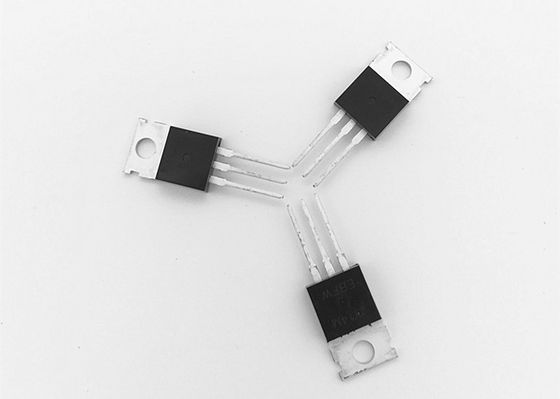

JY16M Nチャネル600V TO220F-3のパッケージ
BLDCモーター運転者のための強化モード力MOSFET
概説
JY16Mは高い細胞を達成するのに最も最近の堀の加工の技巧を利用する
密度は高く反復的ななだれの評価のオン抵抗を減らし。これら
特徴はこの設計に非常に有効な、信頼できる装置をのためのするために結合する
力の切換えの適用および他のいろいろ適用の使用。
特徴
●600V/4A、RDS （） =2.6Ω@VGS=10V
●速い切換えおよび逆ボディ回復
●よい熱放散のための優秀なパッケージ
適用
●照明
●高性能スイッチ モード電源
絶対最高評価（通知がなければTc=25ºC）
| 記号 | 変数 | 評価 | 単位 | |
| VDS | 下水管源の電圧 | 600 | V | |
| VGS | ゲート源の電圧 | ± 30 | V | |
| ID | 連続的な下水管 現在 |
Tc=25ºC | 4 | |
| Tc=100ºC | 2.9 | |||
| IDM | 脈打った下水管の流れ | 16 | ||
| PD | 最高の電力損失 | 33 | W | |
| TJ TSTG | 作動の接続点および保管温度 範囲 |
-55から+150 | ºC | |
| RθJC | 包装するべき熱抵抗接続点 | 1.5 | ºC/W | |
| RθJA | 包囲されたへの熱抵抗接続点 | 62 |
電気特徴（通知がなければTc=25ºC）
| 記号 | 変数 | 条件 | 分 | タイプ | 最高 | 単位 |
| 静特性 | ||||||
| BVDSS | 下水管源 絶縁破壊電圧 |
VGS =0V、IDS =250UA | 600 | V | ||
| IDSS | ゼロ ゲートの電圧 現在を流出させなさい |
VDS =600V、VGS =0V | 1 | uA | ||
| IGSS | ゲート ボディ漏出 現在 |
VGSの=± 30V、VDS =0V | ± 100 | nA | ||
| VGS （Th） | ゲートの境界 電圧 |
VDS = VGS、IDS =250UA | 2.0 | 3.0 | 4.0 | V |
| RDS （） | 下水管源 オン州の抵抗 |
VGS =10V、IDS =4A | 2.6 | 2.8 | Ω |
電気特徴（通知がなければTc=25ºC）
| 記号 | 変数 | 条件 | 分 | タイプ | 最高 | 単位 |
| 下水管源のダイオード特徴 | ||||||
| VSD | 前方ダイオード 電圧 |
VGS =0V、ISD =2A | 1.5 | V | ||
| Trr | 逆の回復時間 | ISD =4A di/dt=100A/us |
260 | ns | ||
| Qrr | 逆の回復充満 | 1.5 | NC | |||
| 動特性 | ||||||
| RG | ゲートの抵抗 | VGS =0V、VDS =0V、 f=1MHZ |
5 | Ω | ||
| Td （） | Turn-on遅れ時間 | VDS =300V、 RG =25Ω、 IDS =4A、VGS =10V、 |
15 | ns | ||
| Tr | Turn-on上昇時間 | 48 | ||||
| Td （） | Turn-off遅れ時間 | 28 | ||||
| Tf | Turn-off落下時間 | 35 | ||||
| CISS | 入れられたキャパシタンス | VGS =0V、 VDS =25V、 f=1.0MHz |
528 | pF | ||
| COSS | 出力キャパシタンス | 72 | ||||
| CRSS | 逆の移動 キャパシタンス |
9 | ||||
| Qg | 総ゲート充満 | VDS =480V、ID =4A、 VGS =10V |
16 | NC | ||
| Qgs | ゲート源充満 | 3.5 | ||||
| Qgd | ゲート下水管充満 | 7.1 |
ダウンロードJY16Mの利用者マニュアル
