| MOQ: | 5セット |
| 価格: | 交渉可能 |
| 標準パッケージ: | 標準梱包 |
| 配達期間: | 5-25日 |
| 決済方法: | T/T、L/C |
| 供給能力: | 300セット/日 |

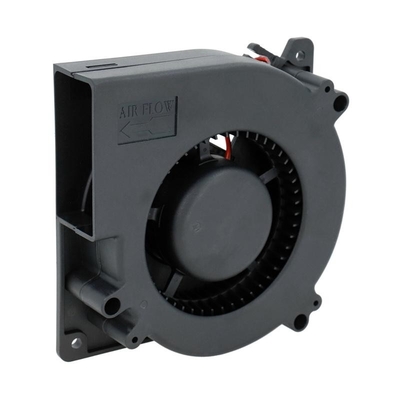

割れた送風機のインペラー 225-86 DC ファン モーター BLDC の遠心ファン
な
1:ブラシレス DC 送風機機能:
1：長寿命・低騒音の高速専用高速ボールベアリング（NMB）
2：コンパクト設計による高圧・高風量出力
3: 高効率、ブラシ モーター ブロワーよりはるかに効率的
4: 高い信頼性、専門のコントローラーは働きをより信頼できるようにします
5: 高インテリジェント、PWM 速度調整、正反転、PG 信号フィードバック、インテリジェント制御
2:
|
素材
|
PA66製インペラ
|
|
ベアリング
|
ボールベアリング
|
|
速度制御
|
制御入力 0-5/10V または PWM
|
|
作業温度。
|
-40~+60℃
|
|
絶縁クラス
|
B
|
|
保護クラス
|
IP55
|
|
承認
|
CCC、CE
|
3:製品パラメータ
| モデル | OWB9290-24 | OWB9290-48 |
| 定格電圧 | DC24V | 48VDC |
| 定格電流（オープン） | 7A | 3.9A |
| エアフロー（オープン） | 33M3/H | 35M3/H |
| モーター速度（オープン） | 22000回転 | 24000RPM |
| 定格電流(閉) | 3.4A | 2.2A |
| 空気圧（閉） | 10.5kPa | 12kPa |
| モータースピード（閉） | 25800回転 | 27300RPM |
| モーターポール | 4 | 4 |
| 位相抵抗 | 0.82オーム | 1.53オーム |
| ノイズ | 80dBA | 80dBA |
| ボールベアリング | NMBハイスピードボールベアリング | |
| 駆動モーター | 3相ブラシレスDCモーター | |
| ホールセンサー角度 | 120° | |
| RPMパルス | 1Hz=30rpm | |
| 巻線タイプ | デルタ | |
| 巻線耐電圧 | DC500V（1分間） | |
| 絶縁クラス | クラス F | |
| 送風機重量 | 490g | |
| IPグレード | IP54 | |
| 動作温度 | -20℃～50℃ | |
| 寿命（40℃以下） | 10000時間 | |
OWB9290シリーズ ブラシレスDCエア 送風機
4:製品性能
OWB9290 ブラシレス DC ブロワの整流期間
OWB9290 ブラシレス DC 送風機の性能曲線
5:全体寸法
6:配線図
| ピン 4 | 赤 | +5V |
| ピン 5 | 紫の | ホールA |
| ピン 6 | 緑 | ホールB |
| ピン 7 | グレー | ホールC |
| ピン 8 | 黒 | アース |
| ピン 1 | 黄色 | モーター A 相 |
| ピン 2 | 青い | モータ B 相 |
| ピン 3 | 白 | モーター C 相 |
7：注意事項
1: 最大空気圧で作業しないでください。最大空気圧では空気の流れが小さすぎ、安全に使用できません。
2:吸気口にフィルターを追加すると、ブロワーベアリングの寿命が長くなります。
3：正しい回転方向はCCWです
4:高温、高湿、強磁場で送風機を使用しないでください
5: 送風機に適した電源を使用してください。
6:スーツベールドライバー/コントローラーモデルについてはお問い合わせください。
|
|
