| MOQ: | 5セット |
| 価格: | 交渉可能 |
| 標準パッケージ: | 標準梱包 |
| 配達期間: | 5-25日 |
| 決済方法: | T/T、L/C |
| 供給能力: | 300セット/日 |

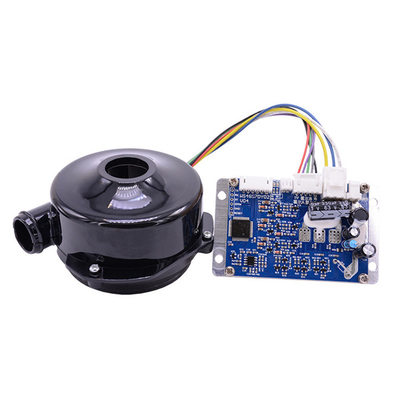

1:ブラシレス DC 送風機機能:
1.防水レベル：IPX5〜IP67、ファンは防水保護を備えた屋外または水中で湿った環境で動作する可能性があります。
2. 導線: 2 本のワイヤ (赤線: プラス、黒線: マイナス)
3線（赤：プラス、黒：マイナス、黄：PWM）
4線（赤：プラス、黒：マイナス、黄：PWM、白：FG）
3.追加機能：自動再起動、温度制御速度、速度検出、停止アラーム、防水など
4. コネクタなしのワイヤの長さはデフォルトで 220mm です。ご要望に応じてカスタマイズできます。確認のために、コネクタの写真とワイヤのランクが必要です。
2: ブラシレス DC 送風機 アプリケーション:
1：緩衝エアクッション
2: インテリジェント・クローズツール
3: 電気駆動のたん吸盤
4: 中央換気システム
5：空気清浄機
6：ハンドドライヤー
7：気泡機
8：換気装置
9：掃除機
10：呼吸器
11: エアポンプ
12: 冷却装置
3:製品パラメータ
| モデル | OWB9250-240 | OWB9250-220 |
| 定格電圧 | DC24V | DC24V |
| 定格電流（オープン） | 6.5A | 5A |
| エアフロー（オープン） | 42M3/H | 37M3/H |
| モーター速度（オープン） | 24000回転 | 22000RPM |
| 定格電流(閉) | 2.3A | 2.2A |
| 空気圧（閉） | 8kPa | 6.8kPa |
| モータースピード（閉） | 28500回転 | 26500RPM |
| モーターポール | 4 | 4 |
| 位相抵抗 | 0.62オーム | 0.66オーム |
| ノイズ | 80dBA | 80dBA |
| ボールベアリング | NMBハイスピードボールベアリング | |
| 駆動モーター | 3相ブラシレスDCモーター | |
| ホールセンサー角度 | 120° | |
| RPMパルス | 1Hz=30rpm | |
| 巻線タイプ | デルタ | |
| 巻線耐電圧 | DC500V（1分間） | |
| 絶縁クラス | クラス F | |
| 送風機重量 | 400g | |
| IPグレード | IP54 | |
| 動作温度 | -20℃～50℃ | |
| 寿命（40℃以下） | 10000時間 | |
4:製品性能
OWB925024VDCブラシレス送風機の整流期間
OWB9250 ブラシレス DC ブロワーの性能曲線
5:全体寸法
6:配線図
| ピン 4 | 赤 | +5V |
| ピン 5 | 紫の | ホールA |
| ピン 6 | 緑 | ホールB |
| ピン 7 | グレー | ホールC |
| ピン 8 | 黒 | アース |
| ピン 1 | 黄色 | モーター A 相 |
| ピン 2 | 青い | モータ B 相 |
| ピン 3 | 白 | モーター C 相 |
7：注意事項
1: 最大空気圧で作業しないでください。最大空気圧では空気の流れが小さすぎ、安全に使用できません。
2:吸気口にフィルターを追加すると、ブロワーベアリングの寿命が長くなります。
3：正しい回転方向はCCWです
4:高温、高湿、強磁場で送風機を使用しないでください
5: 送風機に適した電源を使用してください。
|
|
